基于阿里云云效Flow的Python Web服务构建与部署

---

基本要求

• 理解并掌握Python虚拟环境的应用价值与管理操作
• 掌握Docker命令与Dockerfile构建逻辑，能够基于Dockerfile创建容器镜像
• 熟练掌握阿里云云服务器ECS、阿里云云效代码管理Codeup与流水线Flow，以及阿里云容器镜像服务ACR的相关配置与管理操作
• 理解并掌握Python项目的多种部署方式，初步体验流水线的应用模式

实验过程

范例代码结构

环境搭建

本地开发环境

• 在本地环境安装Git与Python3（略）
• 在本地环境安装Python第三方库

准备云服务器ECS（略）

在ECS安装Docker引擎（略）

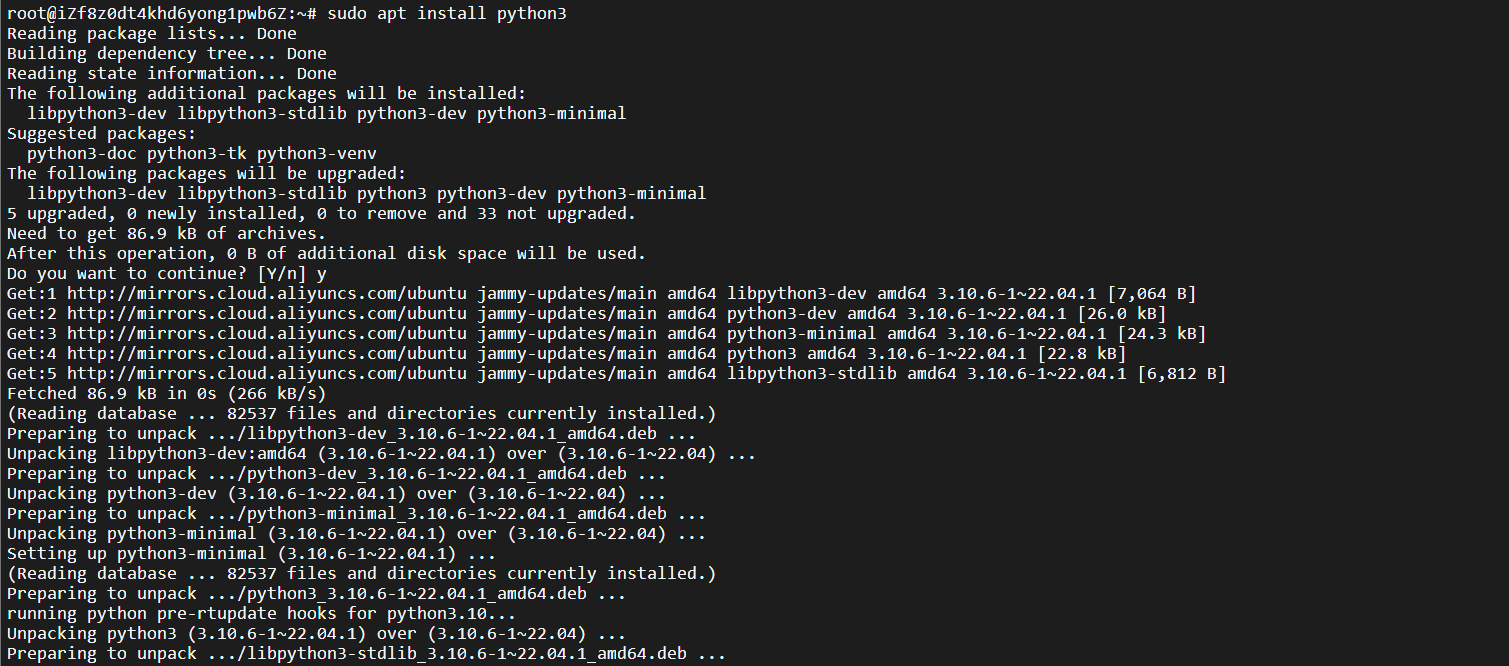

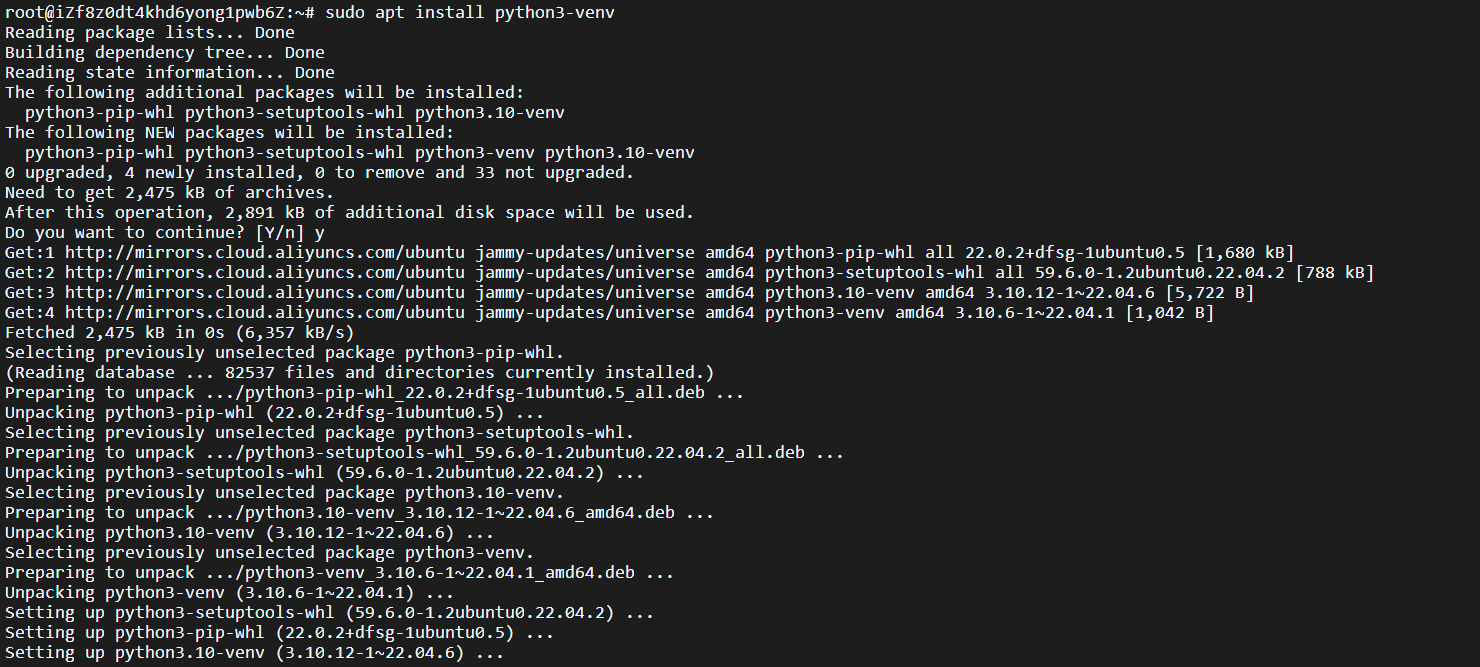

在ECS安装Python3

(ecs)$ sudo apt install python3
(ecs)$ sudo apt install python3-venv



基于阿里云容器镜像服务ACR配置镜像仓库

访问容器镜像服务-阿里云，点击“管理控制台”进入实例列表，创建使用个人实例。具体使用的镜像仓库将在后续配置Flow流水线时按需创建。

基于阿里云云效代码管理Codeup创建代码库

• 在Codeup新建远程仓库

新建代码库exp_pyms_demo，注意勾选“创建.gitignore”，并选择Python模板。

新建后，Codeup默认创建Master分支并提供推荐.gitignore文件。


• 配置SSH访问Codeup远程仓库

根据如何配置SSH密钥及自定义SSH认证密钥的路径_云效(Apsara Devops)-阿里云帮助中心，分别在本地环境与ECS服务器创建SSH公私钥，并在Codeup对应页面添加公钥，保证本地环境与ECS服务器均可基于SSH访问Codeup远程仓库。

本地环境已有公钥可以直接使用。下面为ECS服务器添加公钥：

• 在ECS安装Git

apt-get install git

git config --global user.name "<用户名>"
git config --global user.email "<邮箱>"


获取系统Git版本（需大于1.9）：

git --version


• 对于OpenSSH，ECS已经内置
• 生成SSH密钥

ssh-keygen -t ed25519 -C "<注释内容>"

[!NOTE]

如果没有添加注释的需求，-C及以后的内容可以不写。

选择生成路径，一般我们选择默认即可。默认路径如下：

# 以 ED25519 算法为例
Generating public/private ed25519 key pair.
Enter file in which to save the key (/home/user/.ssh/id_ed25519):

这里直接敲回车就可以。密钥默认生成路径：/home/user/.ssh/id_ed25519，公钥与之对应为：/home/user/.ssh/id_ed25519.pub。

设置密钥口令，口令默认为空。可以选择使用口令保护私钥文件。如果不想在每次使用 SSH 协议访问仓库时，都要输入用于保护私钥文件的口令，可以在创建密钥时，输入空口令。

Enter passphrase (empty for no passphrase):
Enter same passphrase again:

保持空白，连续敲击两次回车就可以了。

[!WARNING]

密钥用于鉴权，请谨慎保管。公钥文件以 .pub 扩展名结尾，可以公开给其他人，而没有 .pub 扩展名的私钥文件不要泄露给任何人！

• 拷贝公钥

xclip -sel clip < ~/.ssh/id_ed25519.pub

[!NOTE]

错误信息 “Error: Can’t open display: (null)” 表明 xclip 命令无法找到可用的 X11 显示环境。这通常发生在你通过 SSH 连接到服务器并且没有启用 X11 转发的情况下。由于你是以 root 用户身份连接的，而且 xclip 需要访问图形界面，所以它无法在没有 X11 转发的情况下工作。

可以直接查看/root/.ssh/id_ed25519.pub文件的内容。

cat /root/.ssh/id_ed25519.pub

执行这个命令后，文件的内容将被显示在终端中，可手动复制这些内容。

• 在Codeup上设置公钥

登录云效Codeup，在页面右上角选择个人设置->SSH公钥，添加生成的SSH公钥信息。

基于阿里云云服务器ECS直接部署范例服务

获取范例服务包并解压

• 将范例服务包上传ECS服务器

参考通过WinSCP上传本地文件到Linux系统的ECS或下载文件到本地-阿里云帮助中心，把范例文件上传到ECS。

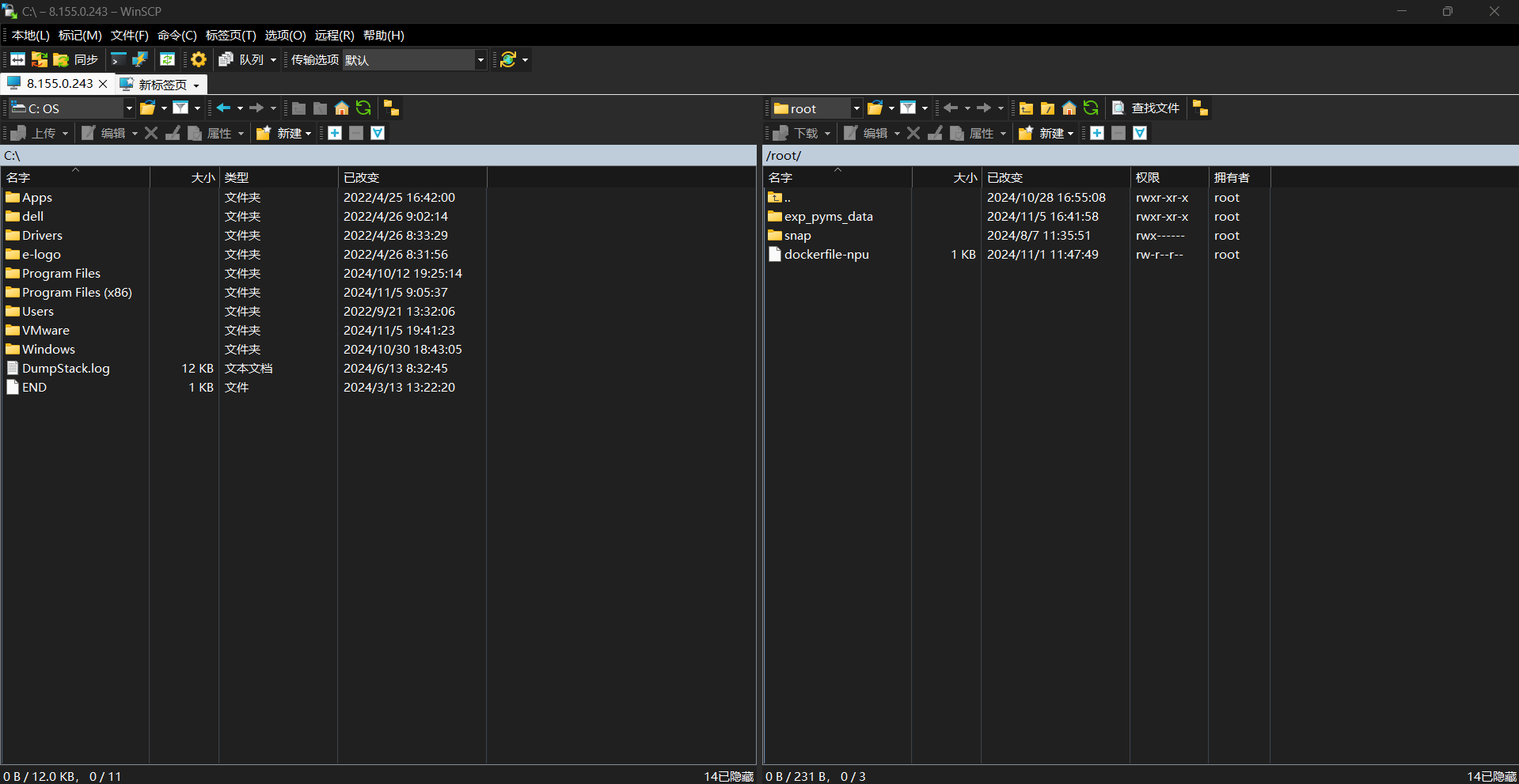

下载并打开WinSCP，用root用户名登录，即可拖拽传输文件了：

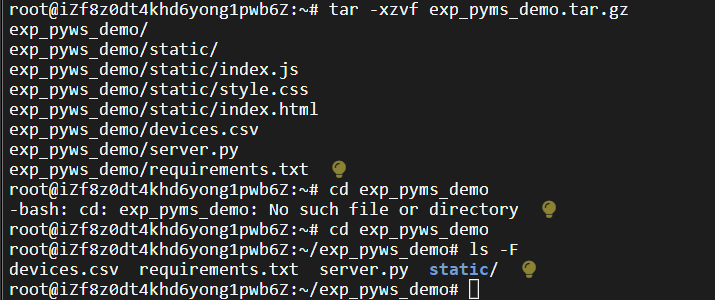

• 解压后获得exp_pyws_demo目录，以此作为工作目录进入。

(ecs)$ tar -xzvf exp_pyms_demo.tar.gz

(ecs)$ cd exp_pyws_demo
(ecs)(exp_pyws_demo)$ ls -F

(ecs)(exp_pyws_demo)$

在虚拟环境部署范例服务

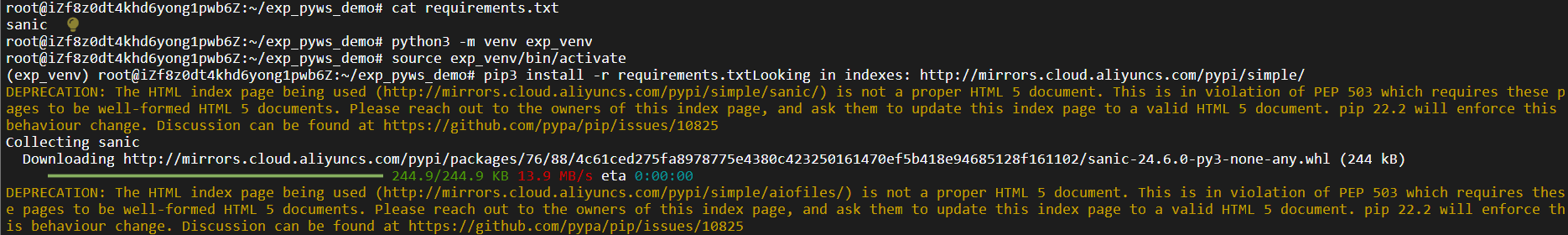

创建Python虚拟环境venv并安装requirements.txt指定的相关依赖：

(ecs)(exp_pyws_demo)$ cat requirements.txt #查看所需依赖

(ecs)(exp_pyws_demo)$ python3 -m venv exp_venv #完成后生成目录exp_venv
(ecs)(exp_pyws_demo)$ source exp_venv/bin/activate #激活Python虚拟环境
(ecs)(exp_pyws_demo)(exp_venv)$ pip3 install -r requirements.txt #安装所需依赖

启动Python Web服务：

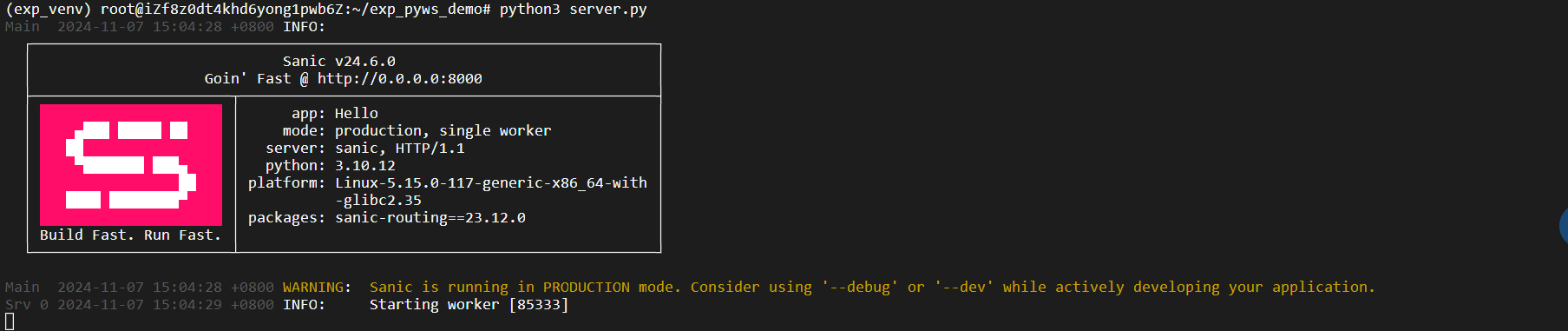

(ecs)(exp_pyws_demo)(exp_venv)$ python3 server.py

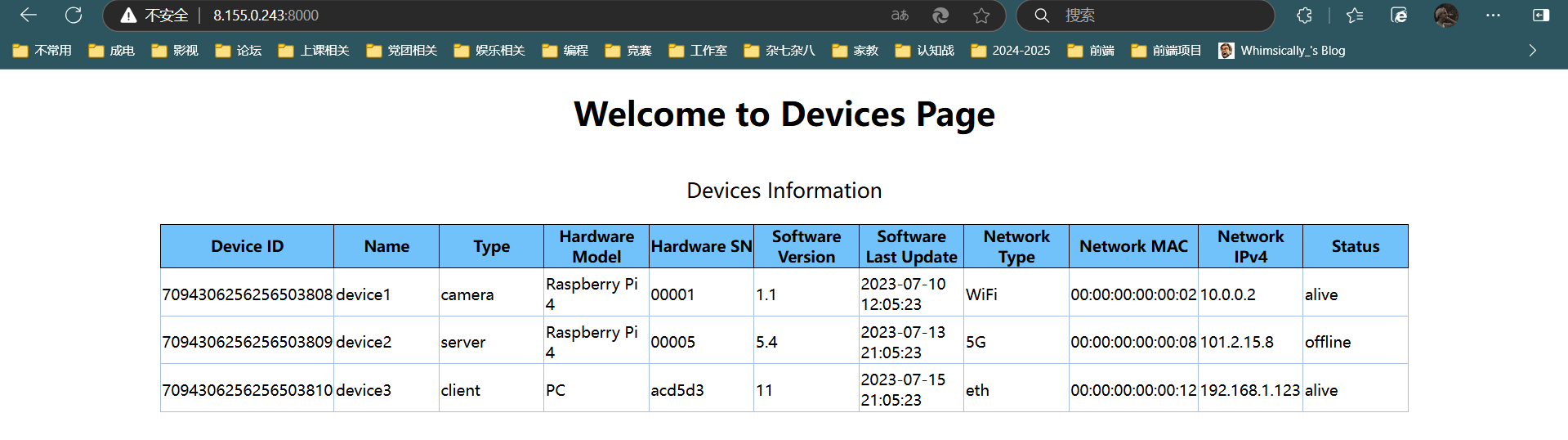

使用浏览器访问<ECS IP>:8000/，查看服务页面输出。

查看无误后，键入Ctrl + C停止服务：

随后退出虚拟环境venv，删除虚拟目录。

(ecs)(exp_pyws_demo)(exp_venv)$ deactivate
(ecs)(exp_pyws_demo)$ rm -r exp_venv

以容器形式部署范例服务

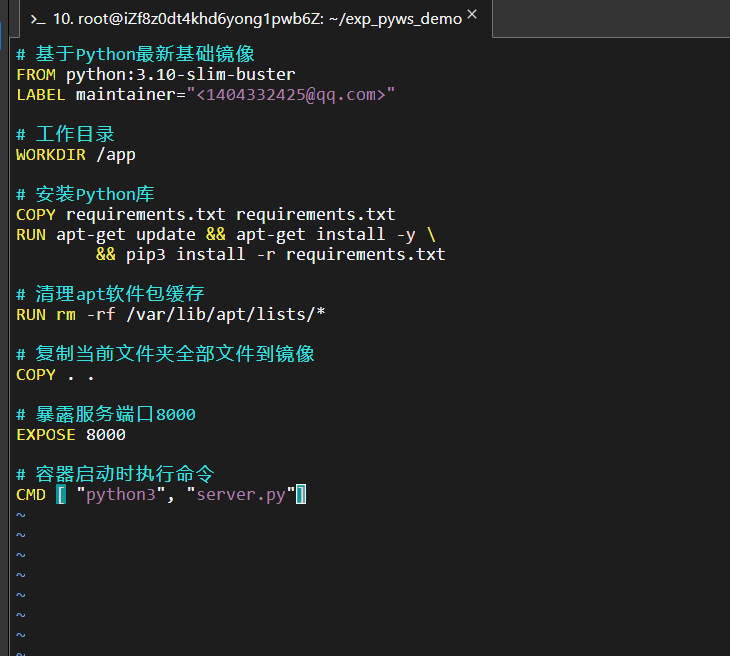

在exp_pyws_demo目录下创建Dockerfile文件，将Python Web服务范例代码打包进容器镜像。

# 基于Python最新基础镜像
FROM python:3.10-slim-buster
LABEL maintainer="<邮箱>"

# 工作目录
WORKDIR /app

# 安装Python库
COPY requirements.txt requirements.txt
RUN apt-get update && apt-get install -y \
    && pip3 install -r requirements.txt

# 清理apt软件包缓存
RUN rm -rf /var/lib/apt/lists/*

# 复制当前文件夹全部文件到镜像
COPY . .

# 暴露服务端口8000
EXPOSE 8000

# 容器启动时执行命令
CMD [ "python3", "server.py"]

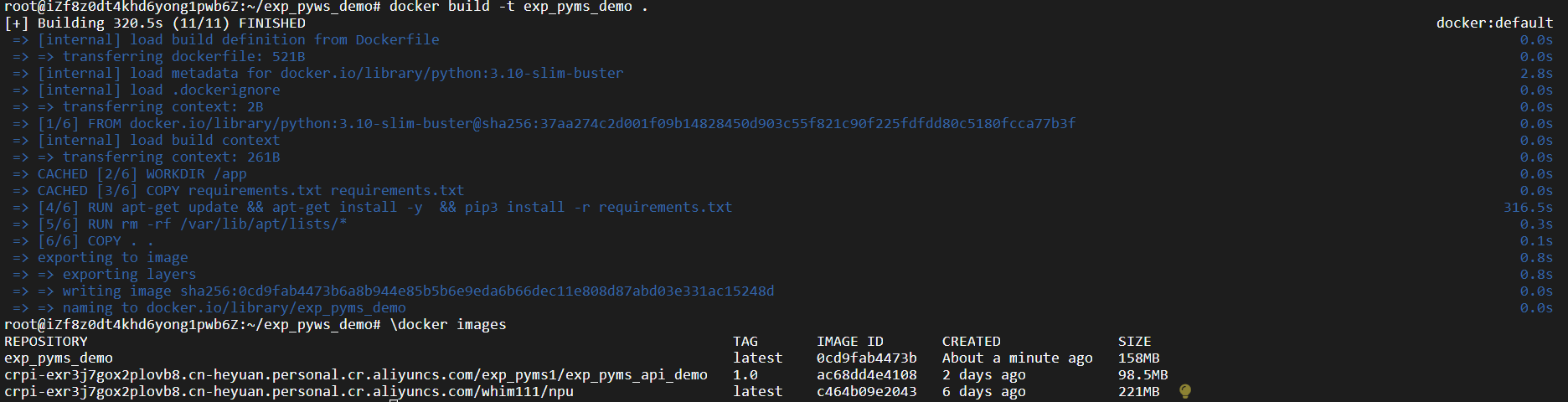

使用docker build命令构建镜像，完成后通过docker images可查询。

(ecs)(exp_pyws_demo)$ docker build -t exp_pyms_demo .

(ecs)(exp_pyws_demo)$ docker images

基于镜像exp_pyms_demo启动容器：

(ecs)$ docker run -d --restart=always --name exp_pyms_demo -p 8000:8000 exp_pyms_demo

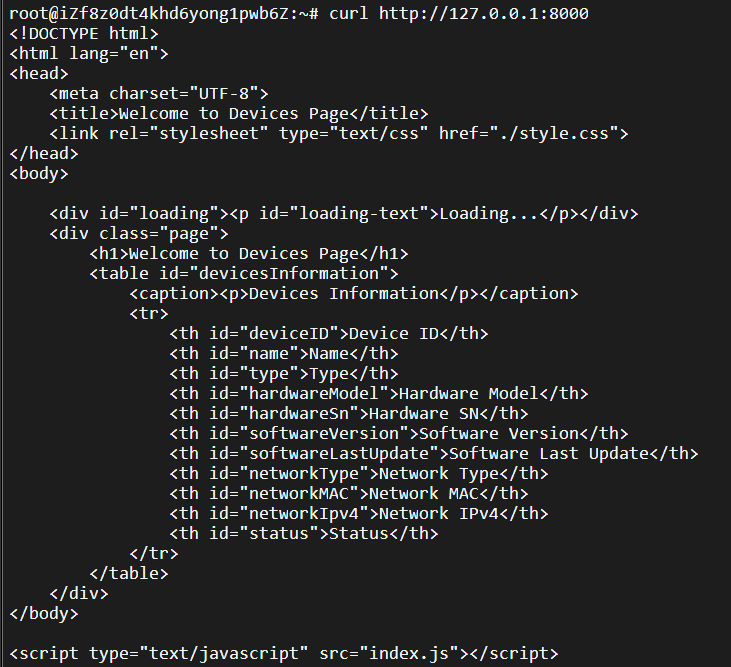

浏览器访问http://<ECS IP>:8000/，查看服务页面输出。此外也可在ECS中使用curl命令访问ECS本地服务URL，观察输出已确认服务部署是否生效。

(ecs)$ curl http://127.0.0.1:8000

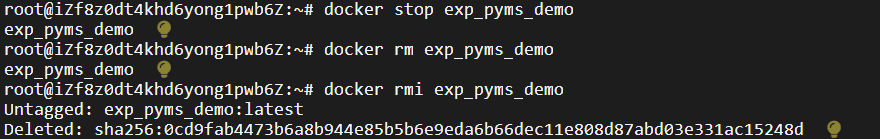

测试确认部署无误，关闭容器，删除容器与镜像。

(ecs)$ docker stop exp_pyms_demo #停止容器
(ecs)$ docker rm exp_pyms_demo #删除容器
(ecs)$ docker rmi exp_pyms_demo #删除镜像

基于阿里云云效Flow在虚拟环境部署范例服务

配置Git仓库，创建分支venv

将范例服务包下载到本地环境后，解压进入目录exp_pyws_demo，将该目录作为Git工作目录。此时查看目录，内容如下：

(local)$ ls -a -p

完成本地仓库初始化之后关联远程仓库。

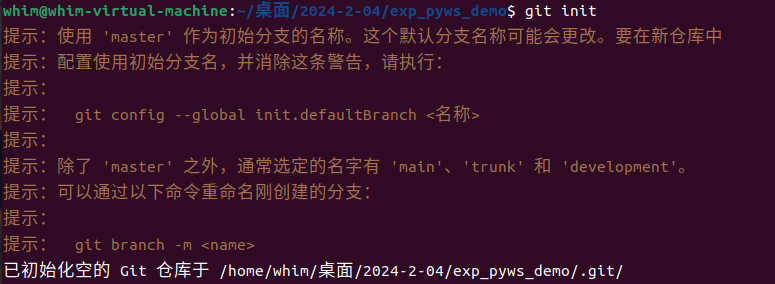

(local)$ git init

(local)$ git remote add origin git@codeup.aliyun.com:6705174d49e9309ce56b9e53/exp_pyms_demo.git

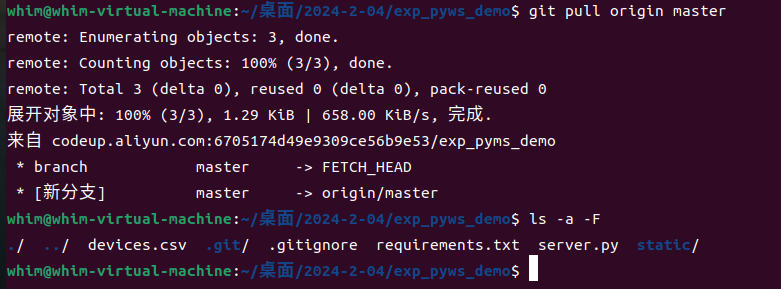

查看当前所在分支与工作目录文件状态。每次开工前，首先从远程仓库git pull。

(local)$ git pull origin master

(local)$ ls -a -F
# Codeup远程仓库创建时生成了.gitignore，此时通过git pull已经下载到本地

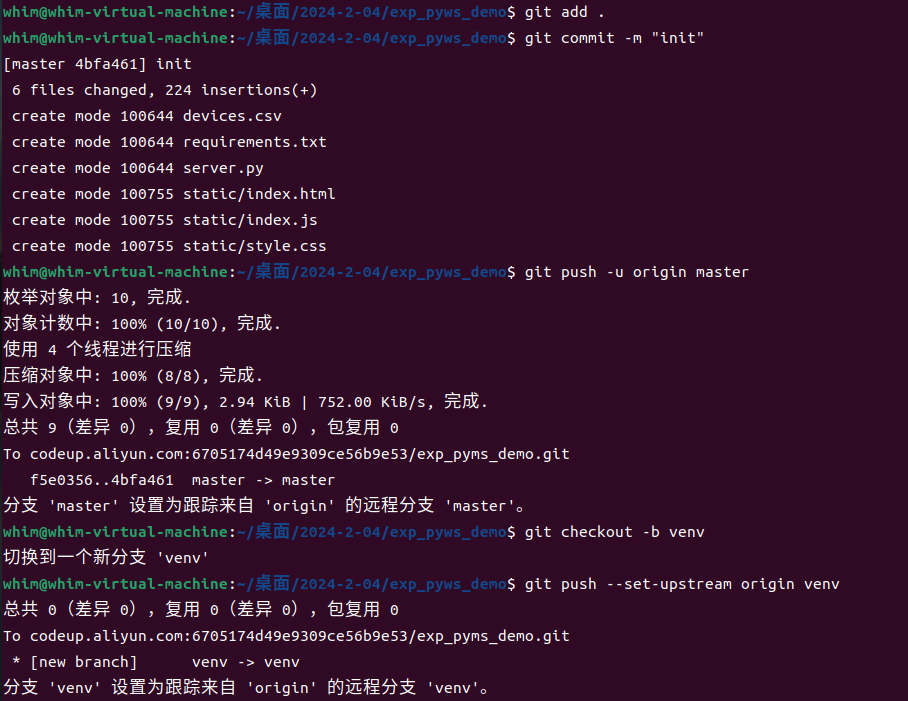

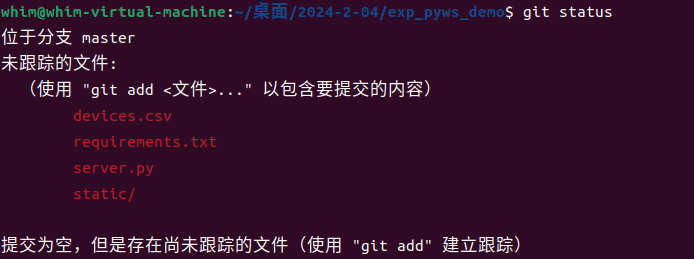

通过git status观察工作目录文件状态，随后全部纳入跟踪且暂存，再提交。

(local)$ git status

(local)$ git add .
# 将本地目录全部文件纳入跟踪
(local)$ git commit -m "init"
# 进行本地初始化提交
(local)$ git push -u origin master
# 推送至远程仓库master分支
(local)$ git checkout -b venv
# 创建venv分支并切换
(local)$ git push --set-upstream origin venv
# 创建远程仓库，与本地仓库关联

配置云效Flow以支持ECS虚拟环境部署

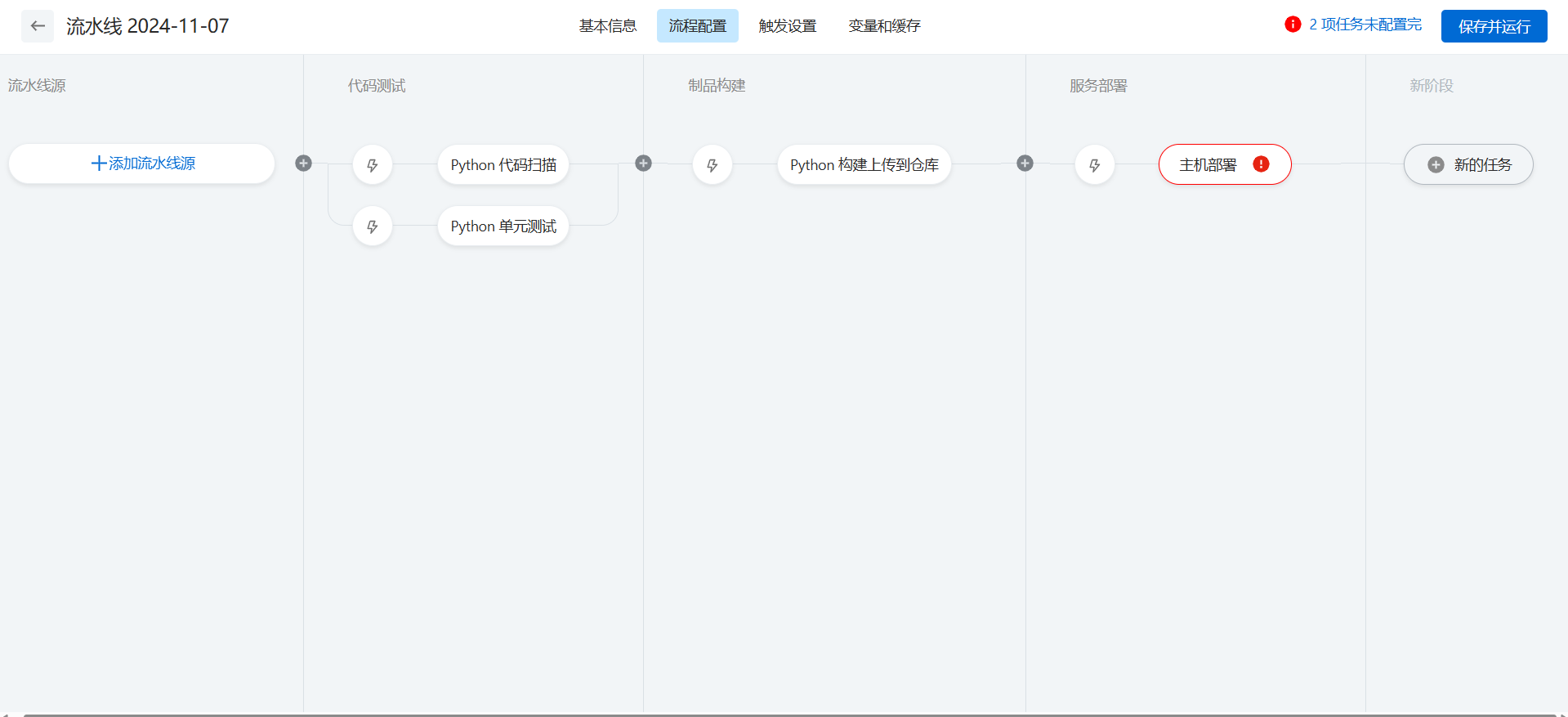

• 根据模板创建流水线

在云效流水线Flow系统新建流水线，选择云效预置模板“Python·测试、构建、部署到阿里云ECS/自有主机”，将测试、构建、部署三个阶段命名分别改为代码测试、制品构建、服务部署。

• 配置阶段“流水线源”

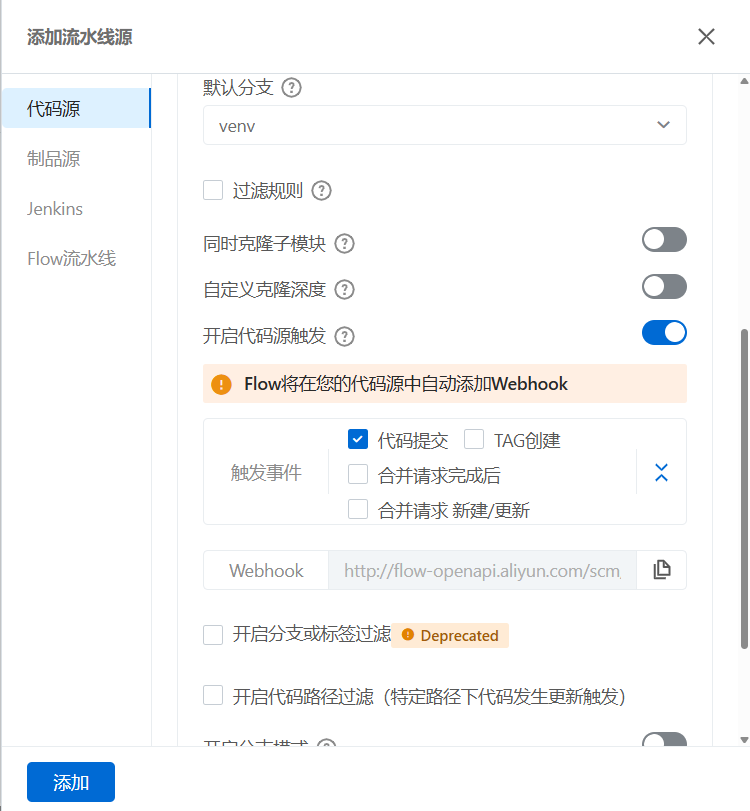

点击“添加流水线源”，在“代码源”页面中：

1. “选择代码源”选择Codeup
2. “代码仓库”选择exp_pyms_demo
3. “默认分支”选择venv
4. “触发事件”选择代码提交
5. “工作目录”设为exp_pyms_demo

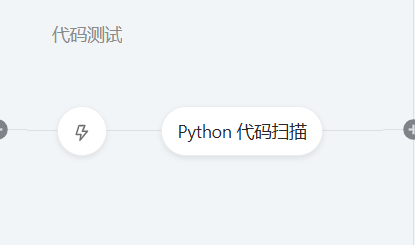

• 配置阶段“代码测试”

本阶段模板设置有“Python单元测试”与“Python代码扫描”两个任务。我们暂不考虑单元测试，删除“Python单元测试”任务。而“Python代码扫描”任务保持模板默认配置即可。

• 配置阶段“制品构建”

本阶段模板设置有一个任务“Python构建上传到仓库”，包含“Python构建”与“构建物上传”两步骤。我们无需对Python脚本进行特殊构建，只需使用默认设置将代码制品打包上传至阿里云提供的“云效公共存储空间”即可。

• 配置阶段“服务部署”

本阶段模板有一个任务“主机部署”，其中：

• “制品”选择上一步“构建物上传”步骤设定的制品名称Artifacts_${PIPELINE_ID}

• “主机组”

首次使用时，需要点击“新建主机组”，弹出界面中选择“新建主机组”下方的“新建主机组-阿里云ECS标签”。

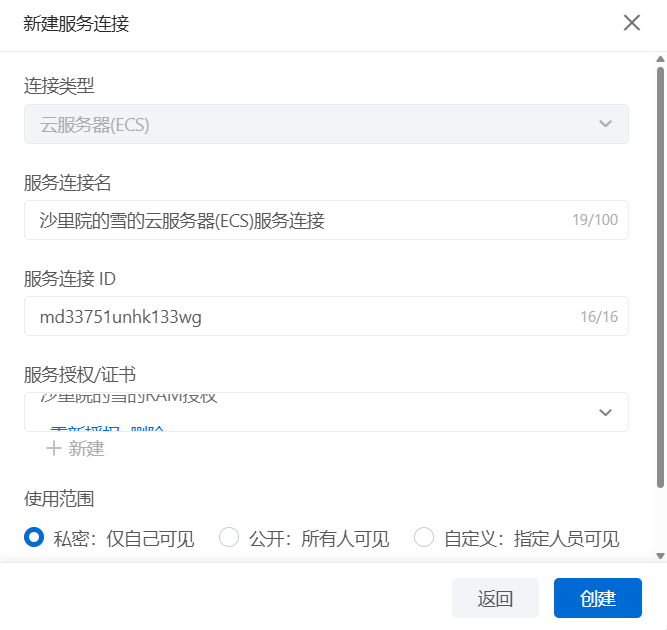

“服务连接”点击“添加服务连接”创建新的服务连接，进行部署授权。

如果没有服务连接，需要新建，并提供服务授权：

“地域”选择自己名下的ECS服务器所在地域。

“ECS标签键”，“ECS标签值”依次选择即可。

[!NOTE]

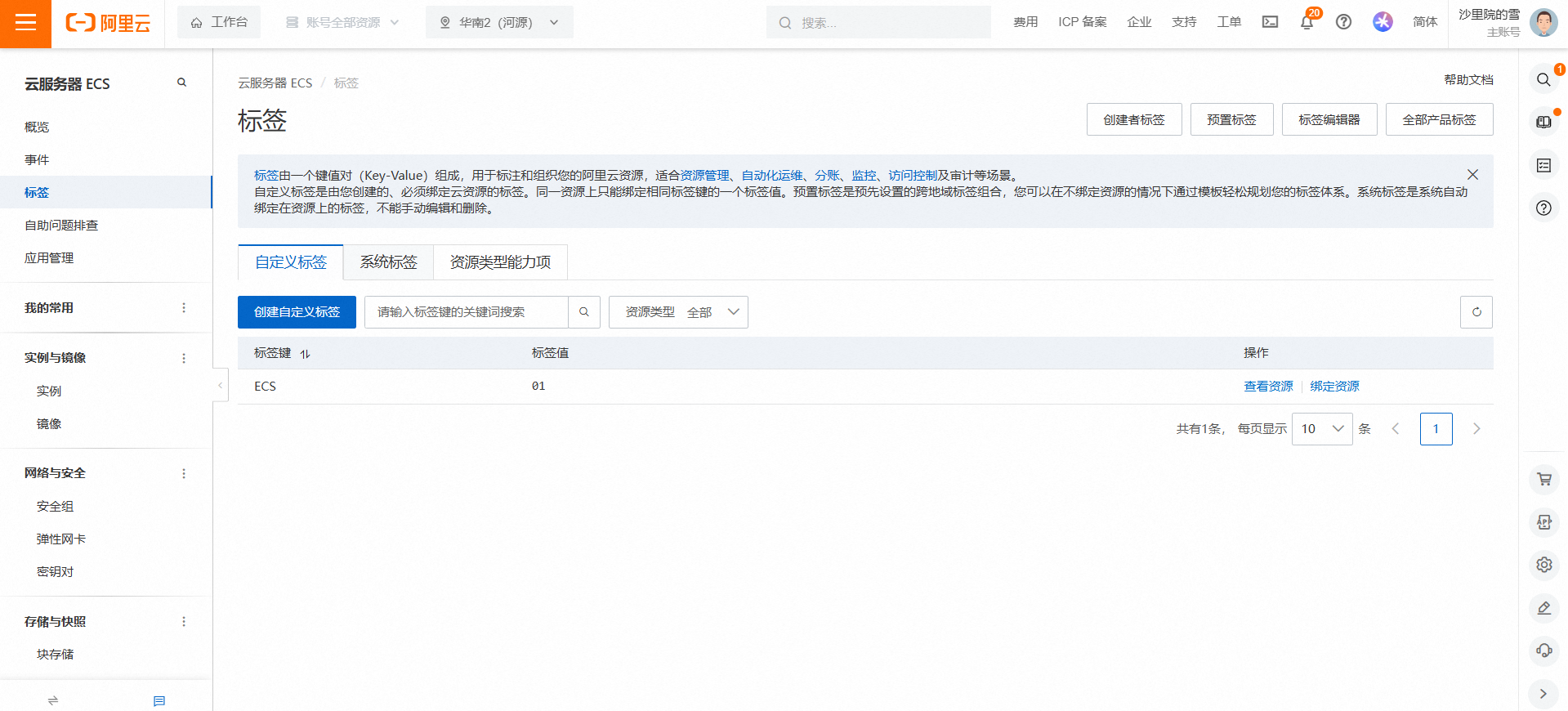

需要先设置ECS服务器的标签：

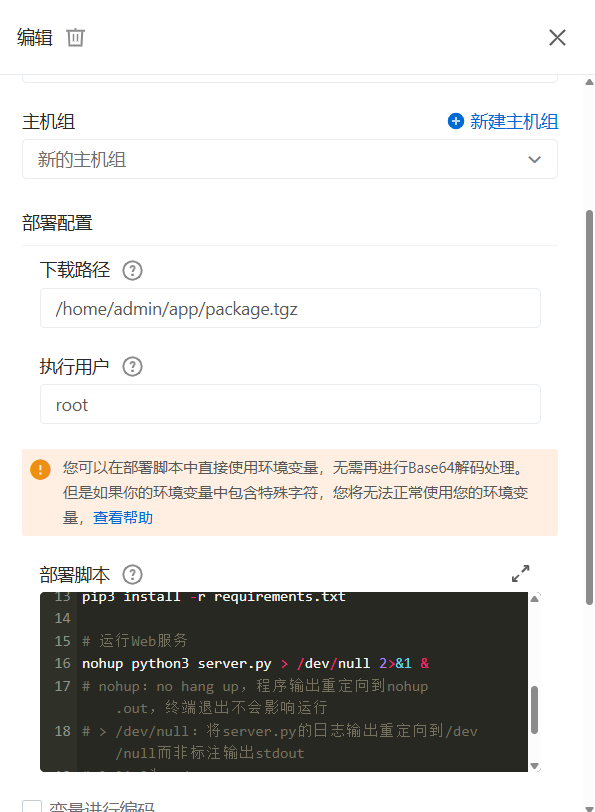

• “部署配置”

“下载路径”保持默认。

“执行用户”保持默认。

“部署脚本”定义如下：

# 清理上一次部署时的运行环境
pkill python3
rm -rf ~/exp_pyms_demo
# 解压代码到指定运行目录
mkdir ~/exp_pyms_demo
tar -xvzf /home/admin/app/package.tgz -C ~/exp_pyms_demo
# 此处路径必须与“部署配置->下载路径”一致
cd ~/exp_pyms_demo

# 建立Python虚拟环境并安装依赖
python3 -m venv exp_venv
source exp_venv/bin/activate
pip3 install -r requirements.txt

# 运行Web服务
nohup python3 server.py > /dev/null 2>&1 &
# nohup：no hang up，程序输出重定向到nohup.out，终端退出不会影响运行
# > /dev/null：将server.py的日志输出重定向到/dev/null而非标注输出stdout
# 2>&1:2为stderr，>&为重定向，将标准错误出重定向到标准输出
# &：让程序在后台执行，不会被CTRL+C触发的SIGINT中断，终端退出不会影响运行

运行流水线

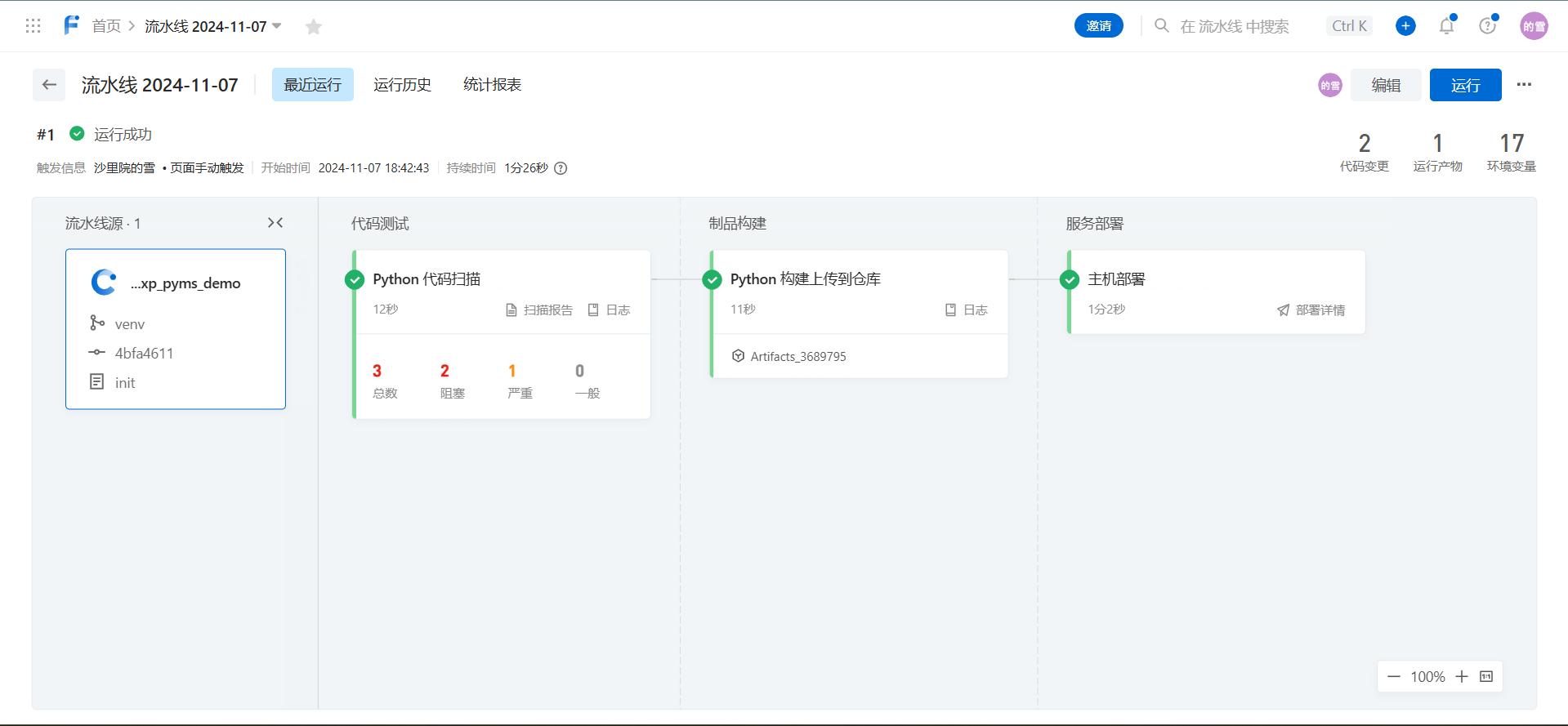

点击“保存并运行”按钮，弹出对话框中点击“运行”按钮，流水线即被触发，逐一执行阶段任务直至最终完成服务部署。

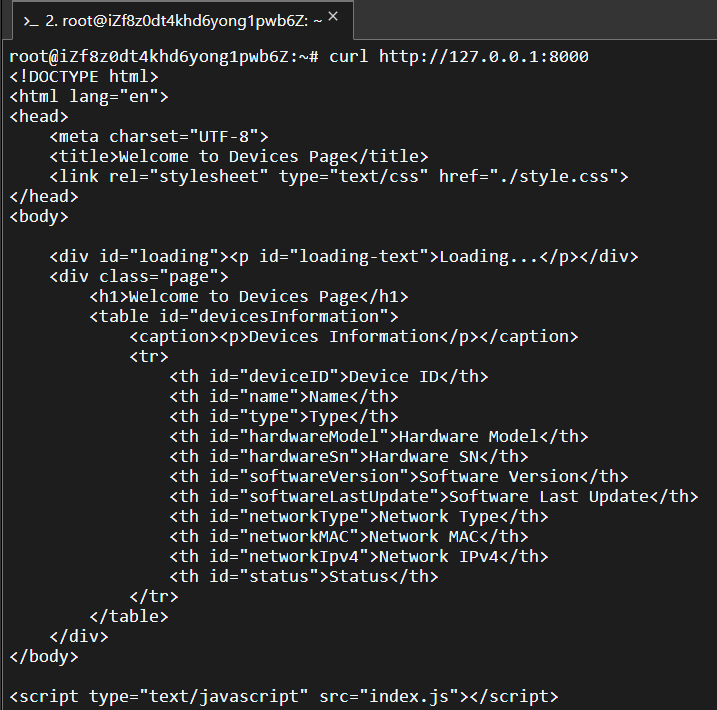

此时阿里云ECS已经基于容器启动了Python Web服务，通过curl命令可测试服务接口是否可访问。

(ecs)$ curl http://127.0.0.1:8000

也可选择某台能访问ECS IP的终端设备，使用浏览器访问<ECS IP>:8000/，可查看服务页面输出。

修改设备文件，提交代码并触发流水线

在本地环境修改devices.csv，添加一条设备信息，保存退出。

(local)$ vim devices.csv
7097988787878778888,device4,client,PC,00003,10,2023-08-01 00:00:00,WiFi,00:00:00:00:00:15,156.123.2.13,alive

直接提交并推送远程仓库并触发流水线执行。

(local)$ git commit -a -m "docs:Add a device info in devices.csv"

(local)$ git push origin venv

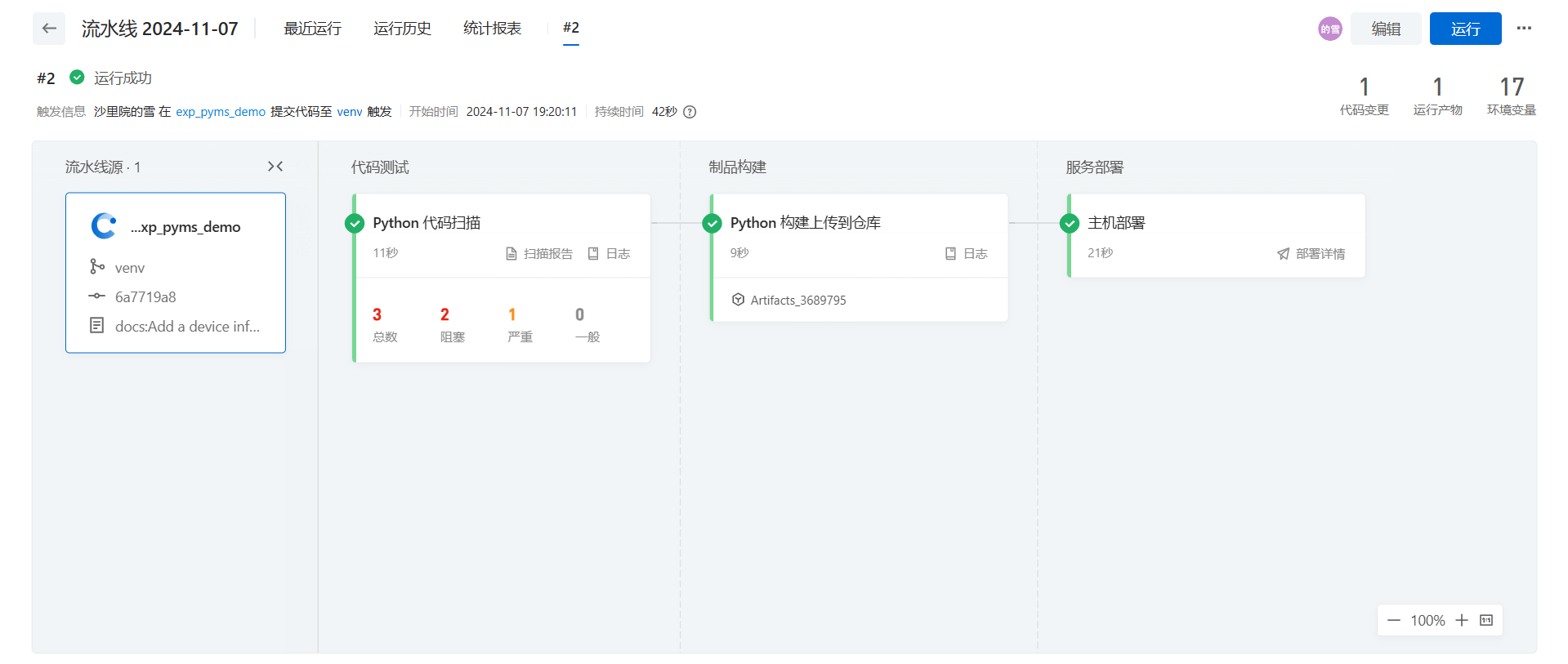

可见流水线已经自动执行一次：

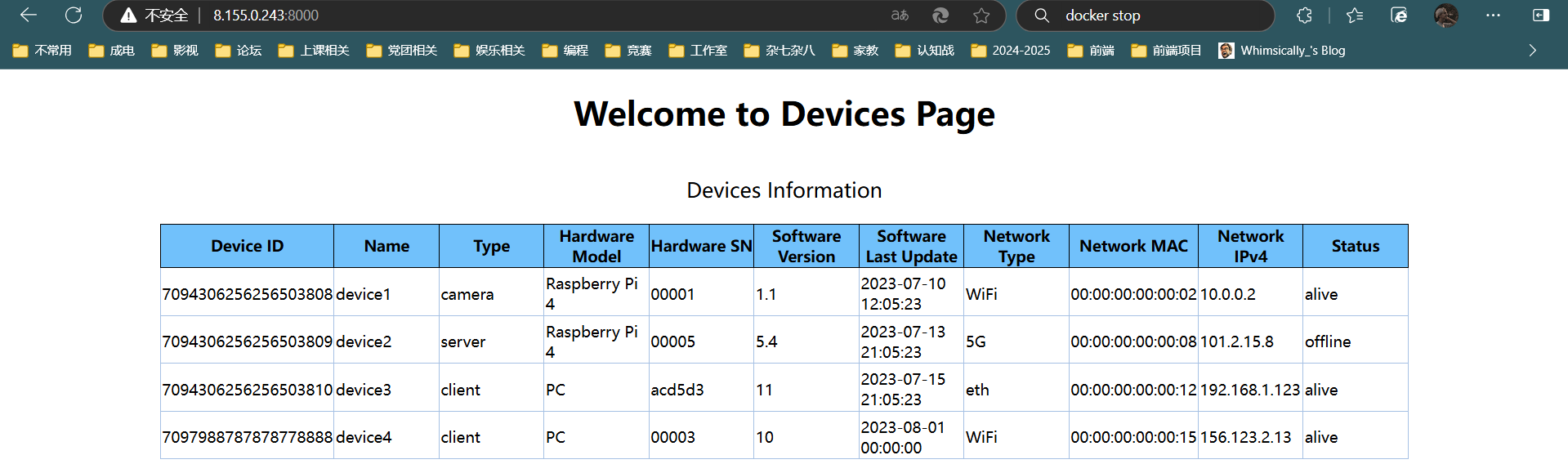

流水线自动执行完毕后，使用浏览器重新访问该服务，可发现设备信息表多出一行，更新成功。

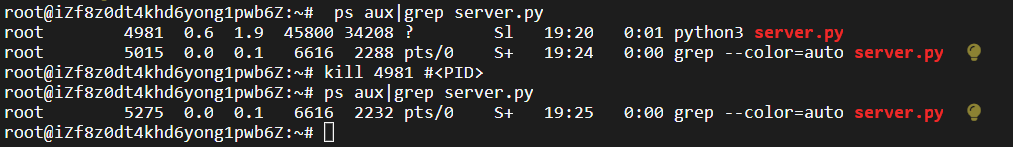

完成测试后关闭范例服务

(ecs)$ ps aux|grep server.py

(ecs)$ kill 4981 #<PID>
(ecs)$ ps aux|grep server.py

基于阿里云云效Flow以容器形式部署范例服务

配置Git仓库，创建分支docker

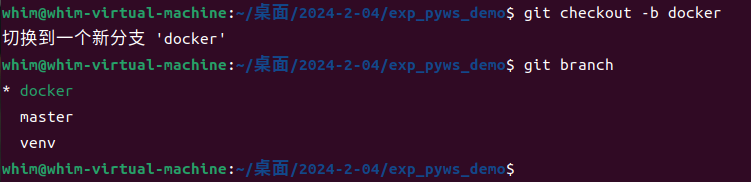

在本地环境从当前venv分支中创建检出docker分支。

(local)$ git checkout -b docker
# 基于分支venv检出分支docker

(local)$ git branch

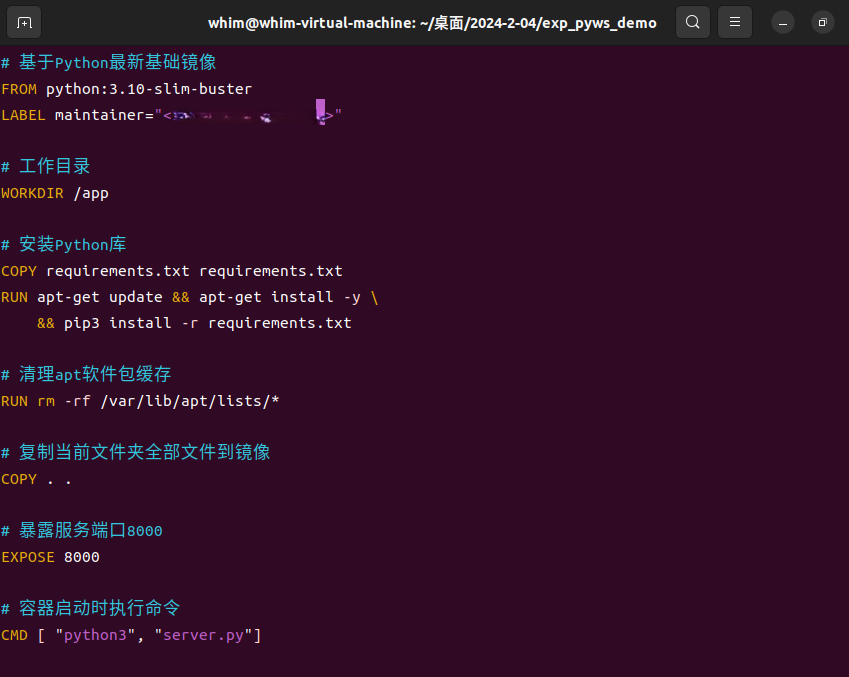

准备Dockerfile文件，用于在流水线中制作承载范例服务的Docker镜像。

# 基于Python最新基础镜像
FROM python:3.10-slim-buster
LABEL maintainer="<邮箱>"

# 工作目录
WORKDIR /app

# 安装Python库
COPY requirements.txt requirements.txt
RUN apt-get update && apt-get install -y \
    && pip3 install -r requirements.txt

# 清理apt软件包缓存
RUN rm -rf /var/lib/apt/lists/*

# 复制当前文件夹全部文件到镜像
COPY . .

# 暴露服务端口8000
EXPOSE 8000

# 容器启动时执行命令
CMD [ "python3", "server.py"]

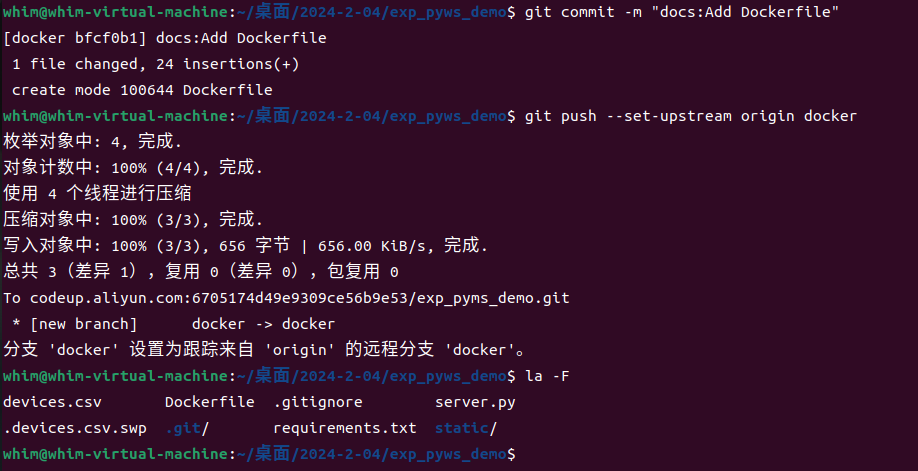

添加

(local)$ git add Dockerfile
(local)$ git commit -m "docs:Add Dockerfile"
(local)$ git push --set-upstream origin docker
# 推送远程仓库分支origin/docker，没有则新建
(local)$ la -F

配置云效Flow以支持ECS容器镜像部署

基于之前配置的云效Flow流水线进行修改，以支持ECS容器镜像模式部署范例服务。

在云效控制台页面选中之前配置的流水线，点击“编辑”按钮，进入流水线配置页面。其中“代码测试”阶段保持不变，其他三个阶段均需修改。

• 配置阶段“流水线源”

“默认分支”选择docker

• 配置阶段“镜像构建”

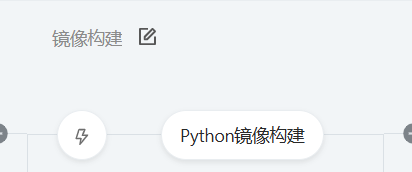

将原“制品构建”阶段更名为“镜像构建”，首先新建“并行任务”用于构建镜像，随后再删除原有任务“Python构建上传到仓库”（否则若该阶段无任务，自身也会被自动删除）。

新建“并行任务”时，在弹出页面中选择“镜像构建”，再选择“Python镜像构建”。

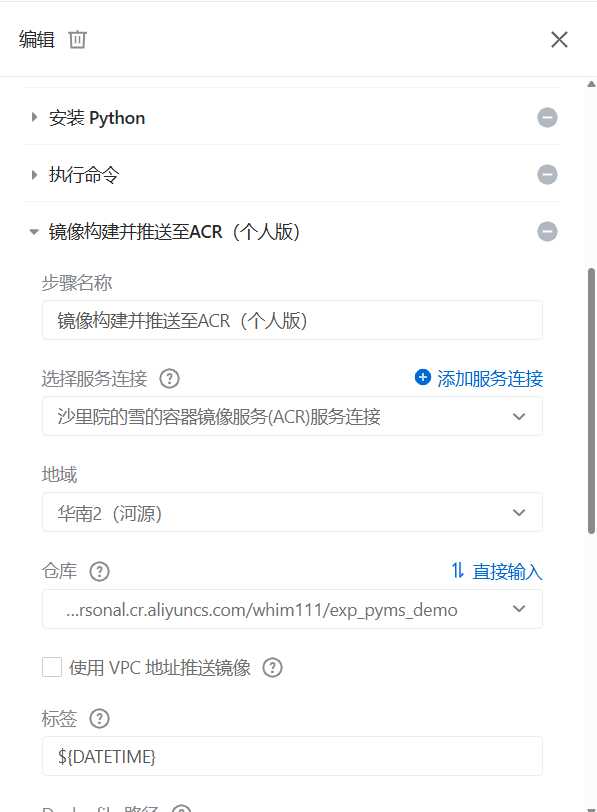

随后配置任务“Python镜像构建”，在步骤“镜像构建并推送至ACR（个人版）”中：

1. 点击“添加服务连接”，创建新的服务连接，“使用范围”设为私密。
2. 选择“地域”。
3. 在ACR控制台新建仓库exp_pyms_demo，并绑定到此处。
4. “标签”：${DATETIME}
5. “Dockerfile路径”：默认为Dockerfile，即从仓库目录直接查找。

• 配置阶段“服务部署”

首先新建“并行任务”用于容器部署，再删除任务“主机部署”。

新建“并行任务”时，在弹出页面中选择“部署”，再选择“Docker部署”。

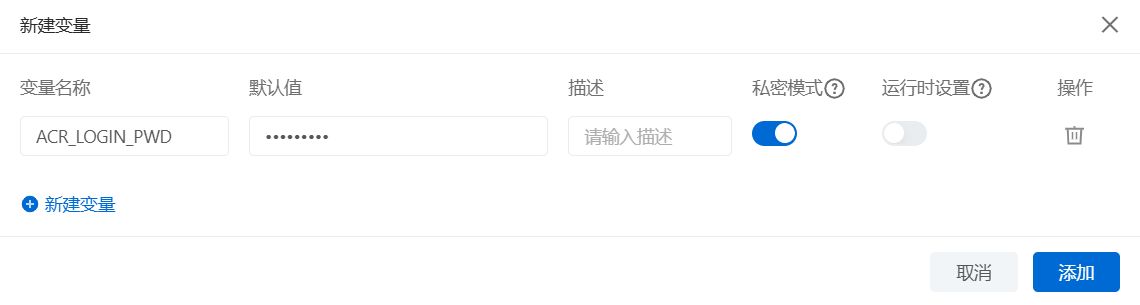

在具体配置“Docker部署”任务之前，先点击页面顶部的“变量和缓存”，新建字符变量ACR_LOGIN_PWD，默认值为登录阿里云容器镜像服务ACR时所需密码，必须采用“私密模式”保存。该变量将用于后续任务配置中的“部署脚本”。

回到“流程配置”页面，在“服务部署”阶段配置“Docker部署”任务：

“主机组”选择之前所建主机组。

“执行用户”保持默认。

“部署脚本”定义如下，使用时请更换阿里云账号username以及地域region。

docker login --username=<username> --password=${ACR_LOGIN_PWD} crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com

docker rm -f exp_pyms_demo

docker pull ${CONTAINER_TAG}
docker run -d --restart=always --name exp_pyms_demo -p 8000:8000 ${CONTAINER_TAG}

点击“添加”新增变量，选择“上游任务 制品/镜像 下载地址”，新增变量“CONTAINER_TAG”，变量值选择镜像公网地址。

运行流水线

点击“保存并运行”按钮，弹出对话框点击“运行”按钮，流水线即被触发，逐一执行阶段任务直至最终完成服务部署。

由于始终报错，决定先将基础镜像拉取至ACR镜像仓库“：

(ecs)$ docker login --username=沙里院的雪 crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com
(ecs)$ docker pull python:3.10-slim-buster
(ecs)$ docker tag python:3.10-slim-buster crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/whim111/exp_pyms_demo:1.0
(ecs)$ docker push crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/whim111/exp_pyms_demo:1.0

同时Dockerfile的开头也要修改：

# 基于ACR中的Python基础镜像
FROM crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/whim111/exp_pyms_demo:1.0

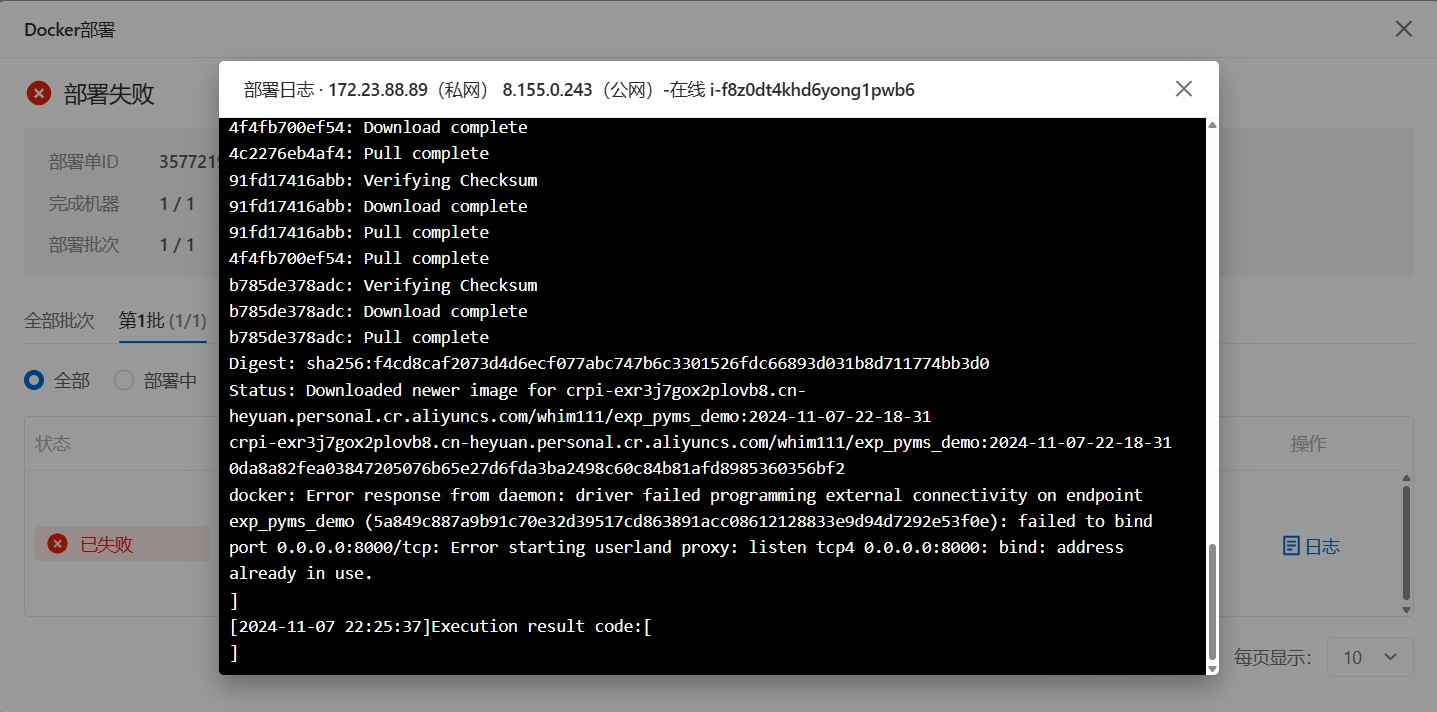

这次Python镜像构建成功。但是Docker部署有报错：

端口未释放的问题，重启ECS就解决了。

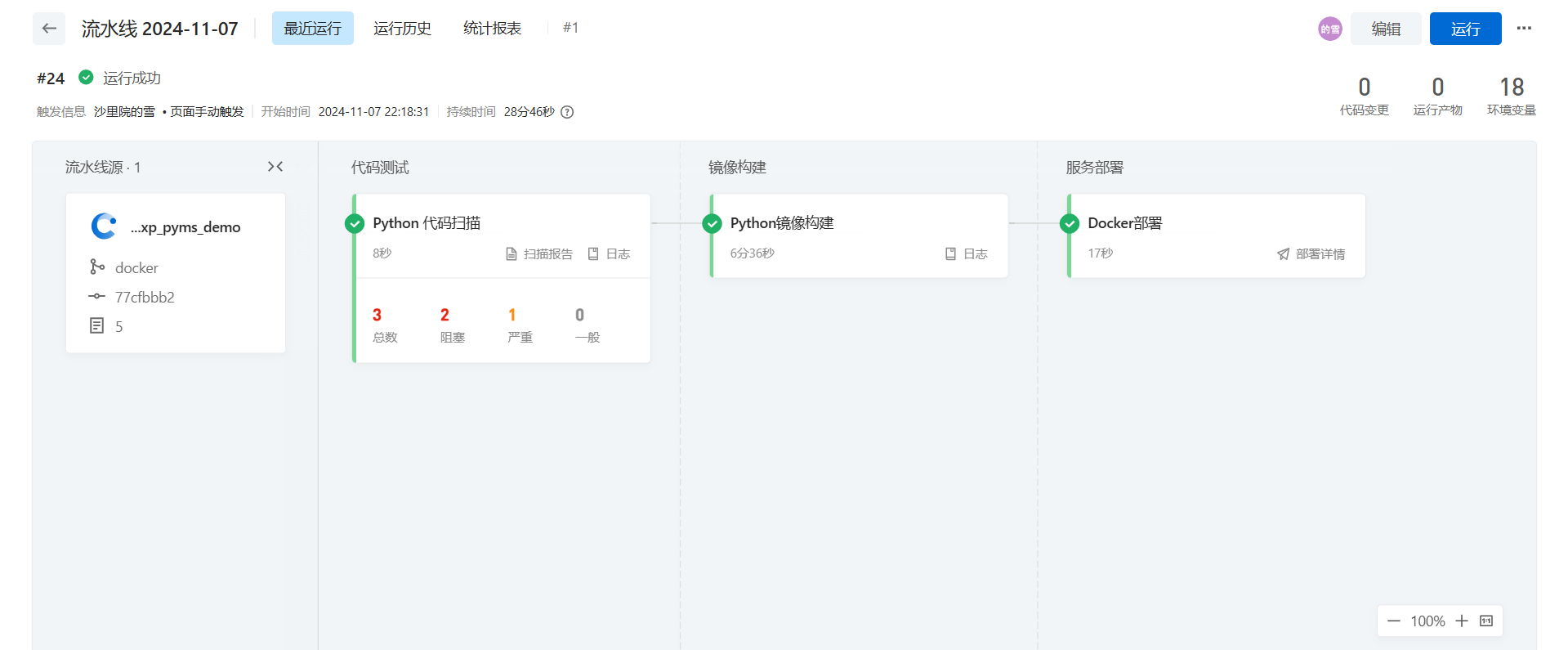

运行完成后，在阿里云ECS上执行docker images与docker ps命令查看到生成的镜像和容器。此时用浏览器重新访问该服务，可见之前一样的页面输出。

修改代码文件，提交代码并触发流水线

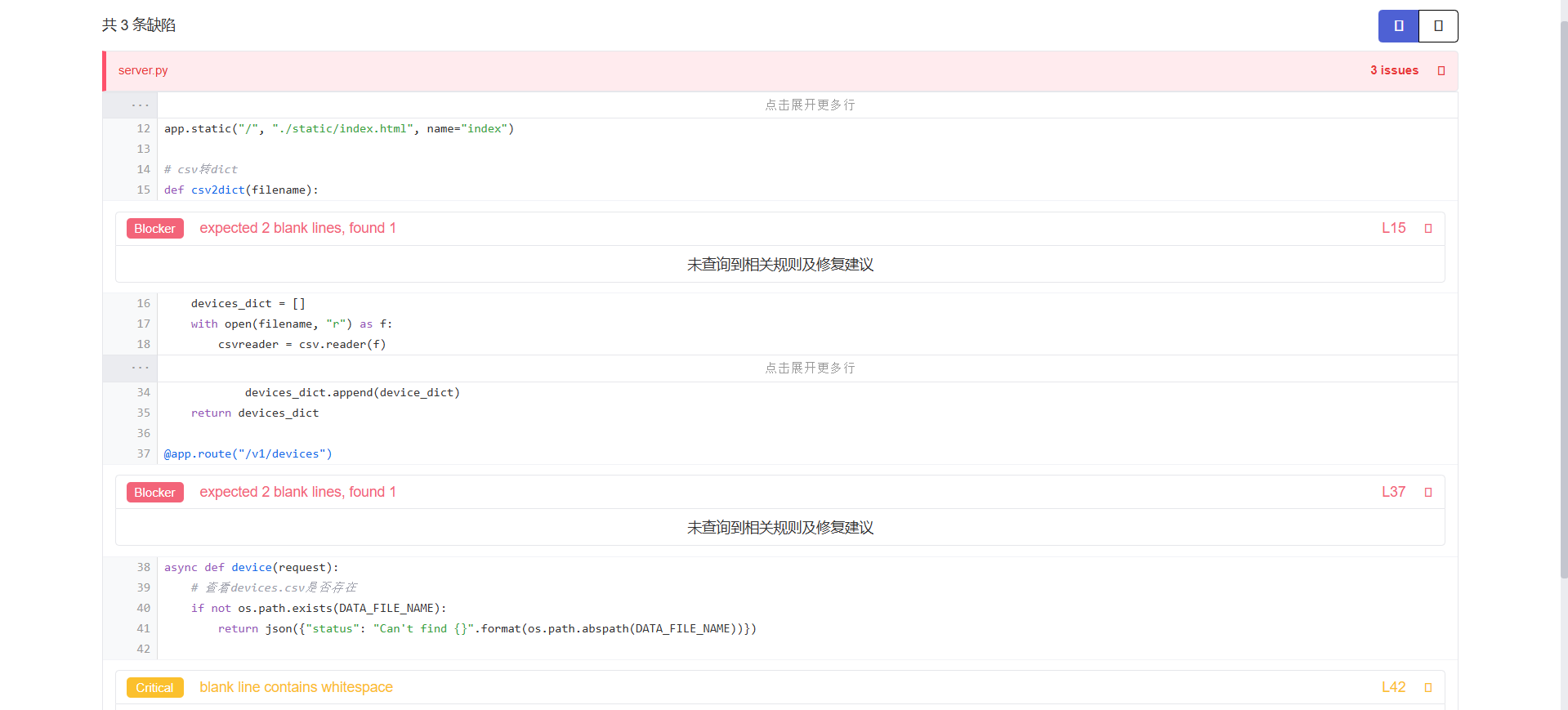

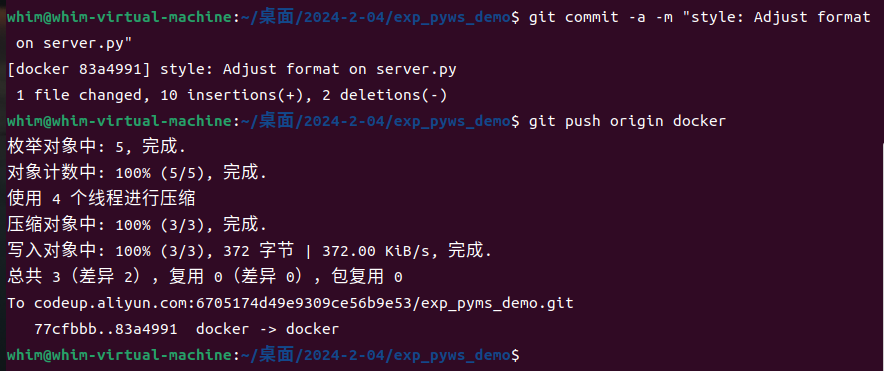

在本地环境根据“代码测试”阶段“Python代码扫描”任务上次执行所提示的信息，修订server.py存在的格式问题后提交、推送。

(local)$ git commit -a -m "style: Adjust format on server.py"
(local)$ git push origin docker

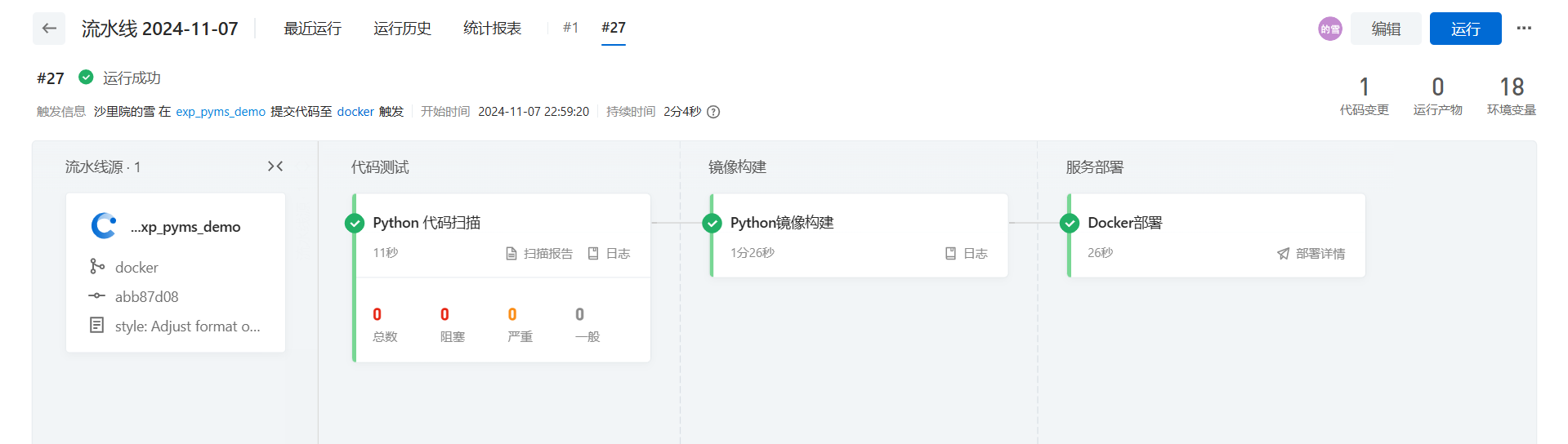

本次推送将再次自动触发流水线，可发现修订后的代码文件正常通过了代码扫描。
