基于阿里云ECS与ACR的Python微服务镜像构建、部署与接口访问

---

基本要求

• 掌握使用Dockerfile构建容器镜像的基本方法
• 掌握阿里云云服务器ECS与容器镜像服务ACR的相关操作
• 理解HTTP协议基本概念，熟练掌握HTTP调试工具的使用
• 理解网络服务API的基本概念、分类，重点掌握HTTP RESTful API的定义原则、应用模式
• 理解并掌握基于Python Requests库撰写代码访问RESTful API的基本方法

实验过程

环境搭建

在本地安装Python3

在本地开发环境安装Python3，以便本地测试微服务范例程序：

(local)$ sudo apt install python3

准备云服务器ECS（略）

基于阿里云容器镜像服务ACR配置镜像仓库

访问容器镜像服务ACR产品首页-阿里云，点击“管理控制台”进入实例列表，创建使用个人实例。随后根据页面提示：

• 设置访问密码
• 创建命名空间exp_pyms1
• 创建镜像仓库exp_pyms_api_demo，且“代码源”选择本地仓库。

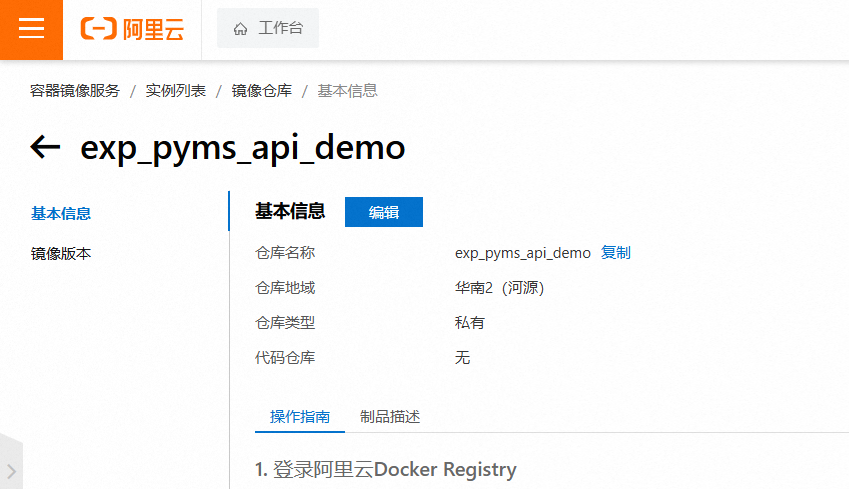

配置完成后，可在ACR控制台的镜像仓库基本信息中查看登录ACR，以及从镜像仓库拉取或推送镜像的提示信息。

在本地开发环境测试微服务示例程序

在本地开发环境启动微服务范例，体验HTTP RESTful API接口。

本微服务范例在8000端口监听，启动命令为：

./exp_pyms_api_demo ./device.csv
# ./exp_pyms_api_demo <csv_file>，csv_file为存储设备信息的CSV文件路径。若该路径中CSV文件已存在，则从CSV读取设备信息；否则自动创建5条设备信息，生成CSV文件。

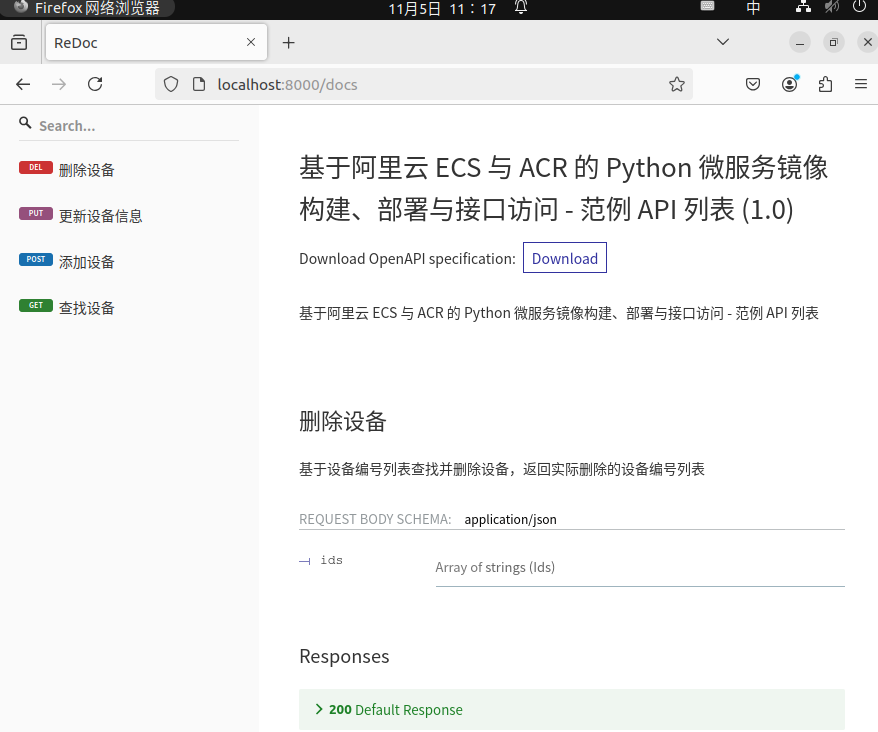

此时访问http://localhost:8000/docs，页面如下：

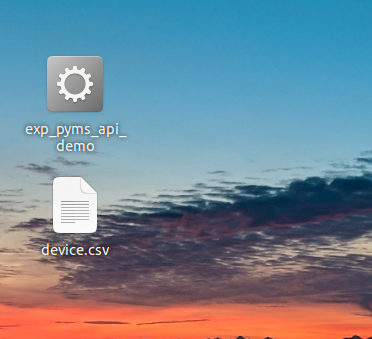

且当前目录将产生device.csv文件：

测试完毕，输入CTR+C关闭微服务示例程序。

在阿里云ECS以容器方式部署微服务范例

构建微服务范例镜像（本地）

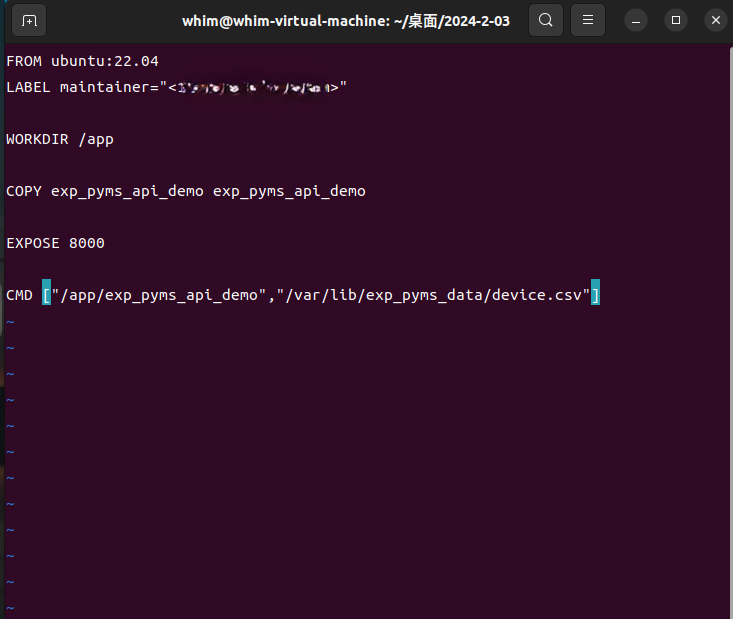

创建Dockerfile文件：

vim Dockerfile

内容如下：

# 使用Ubuntu 22.04作为基础镜像
FROM ubuntu:22.04
LABEL maintainer="<邮箱>"

# 指定工作目录为/app
WORKDIR /app
# 将主机文件系统中的exp_pyms_api_demo复制到镜像中
COPY exp_pyms_api_demo exp_pyms_api_demo

# 暴露服务端口8000
EXPOSE 8000

# 指定容器的启动命令，device.csv将存储在容器的/var/lib/exp_pyms_data/目录下，因此该目录应持久化
CMD ["/app/exp_pyms_api_demo","/var/lib/exp_pyms_data/device.csv"]

确保工作目录中仅有Dockerfile与exp_pyms_api_demo文件。

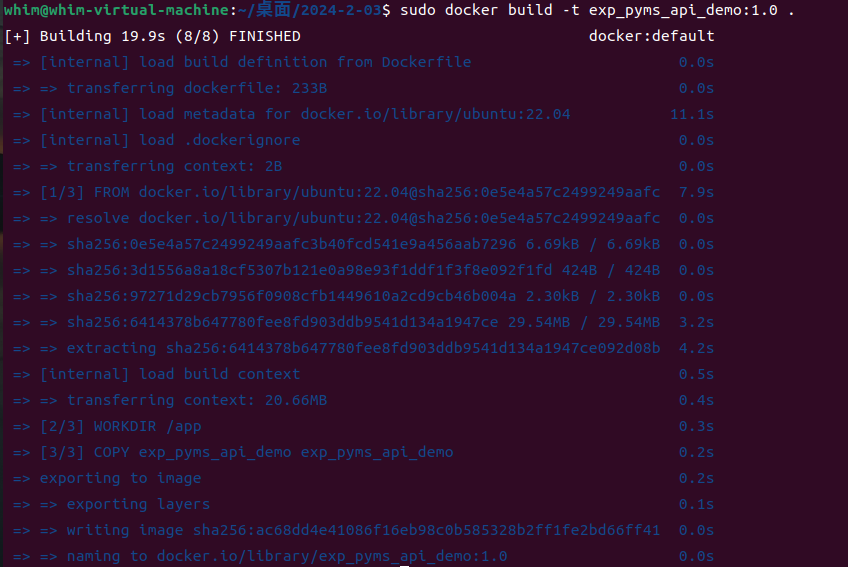

使用docker build命令构建容器镜像，并为镜像设置名为exp_pyms_api_demo:1.0的标签：

[!NOTE]

注：本地环境需要首先安装好Docker！

# -t，tag：后跟镜像名称（REPOSITORY：TAG）
# exp_pyms_api_demo:1.0：自定义镜像名称
# .：PATH，执行命令的上下文路径，构造过程中可以引用该上下文路径中的任何文件
docker build -t exp_pyms_api_demo:1.0 .

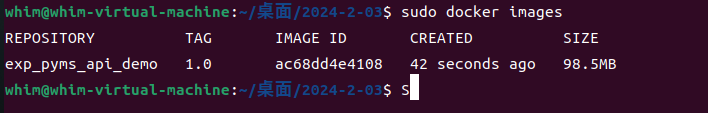

(local)$ docker images
(local)$

上传镜像至镜像仓库（本地）

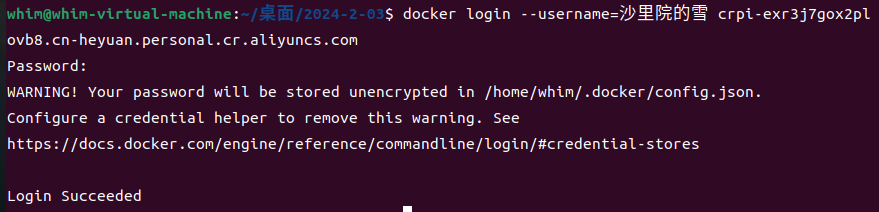

在本地开发环境登录阿里云容器镜像服务ACR。

(local)$ docker login --username=沙里院的雪 crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com

(local)$

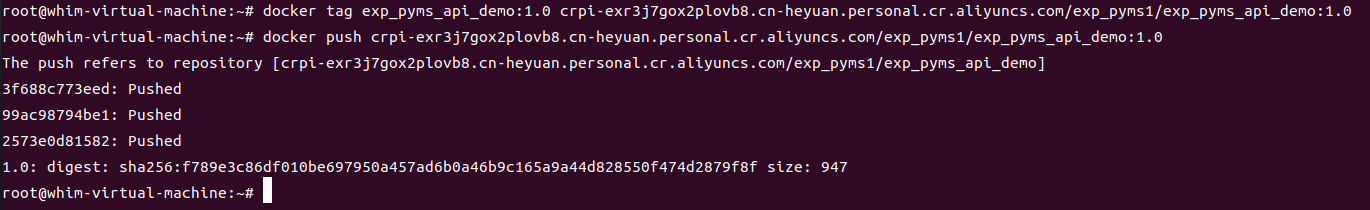

随后为本地exp_pyms_api_demo:1.0镜像设置带有阿里云镜像仓库标记的标签。

(local)$ docker tag exp_pyms_api_demo:1.0 crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/exp_pyms1/exp_pyms_api_demo:1.0
(local)$ docker push crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/exp_pyms1/exp_pyms_api_demo:1.0

(local)$

[!NOTE]

注：如果中途遇到权限问题，而账户已经登陆，可以尝试重启docker服务。

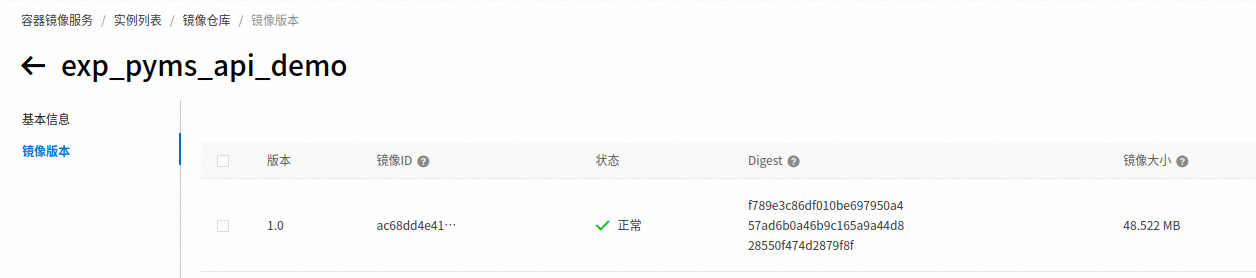

访问阿里云ACR控制台页面，在镜像仓库exp_pyms_api_demo的“镜像版本”页面，可以看见刚推送的镜像exp_pyms_api_demo:1.0。

拉取镜像并部署服务（ECS）

以SSH方式登录阿里云ECS，从ECS登录阿里云ACR拉取镜像。

(ecs)$ docker login --username=沙里院的雪 crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com

(ecs)$ docker pull crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/exp_pyms1/exp_pyms_api_demo:1.0

(ecs)$ docker images

在ECS工作目录（自行指定）创建一持久化目录exp_pyms_data，用于在ECS存储容器内服务生成的业务数据文档，即设备信息数据，随后运行微服务范例程序容器镜像。

[!WARNING]

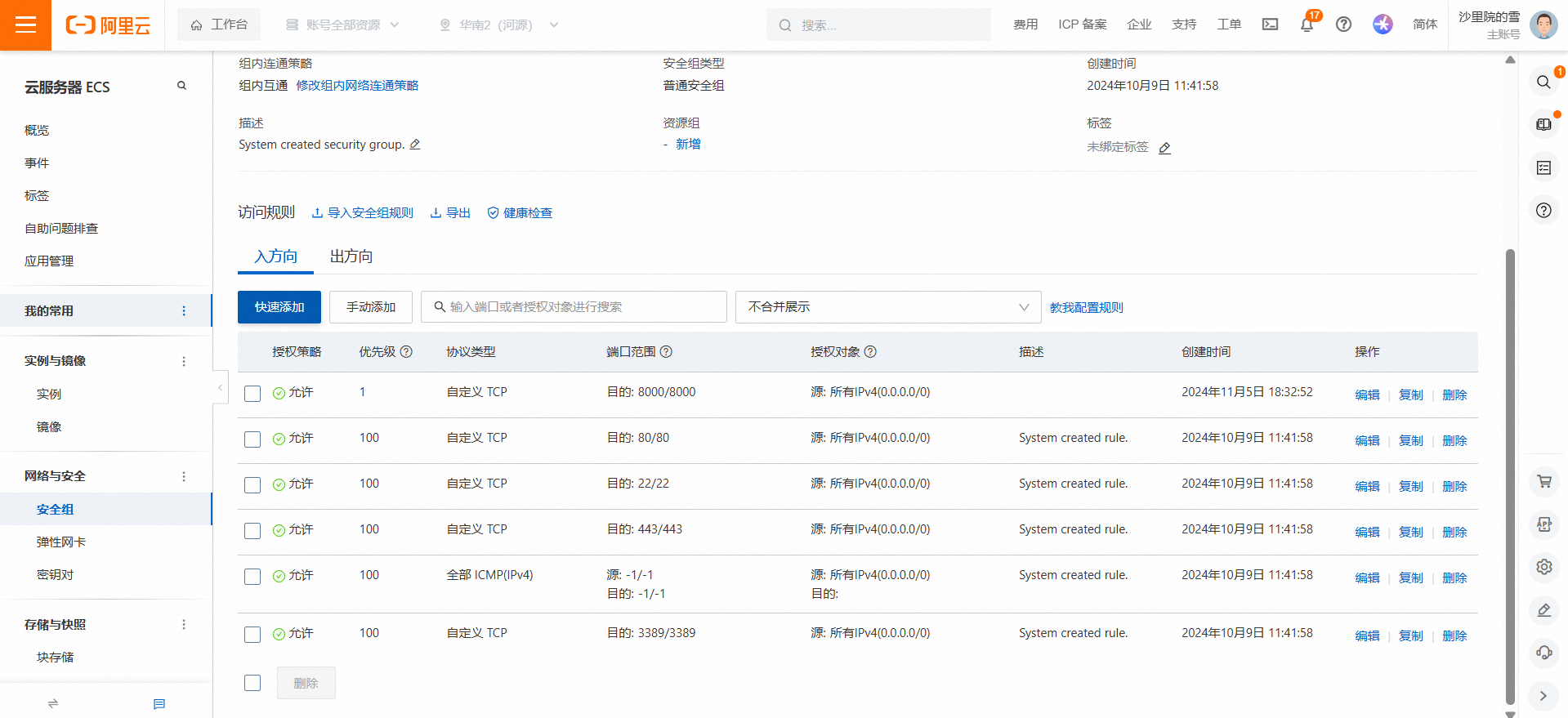

需要首先在阿里云ECS的安全组开放服务器8000端口！

(ecs)$ mkdir exp_pyms_data

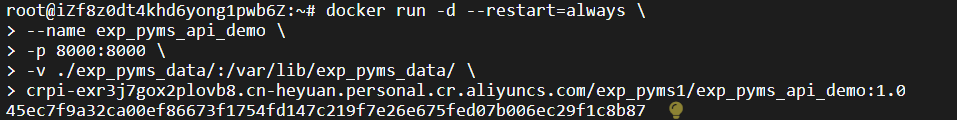

(ecs)$ docker run -d --restart=always \
                --name exp_pyms_api_demo \
                -p 8000:8000 \
                -v ./exp_pyms_data/:/var/lib/exp_pyms_data/ \
                crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/exp_pyms1/exp_pyms_api_demo:1.0

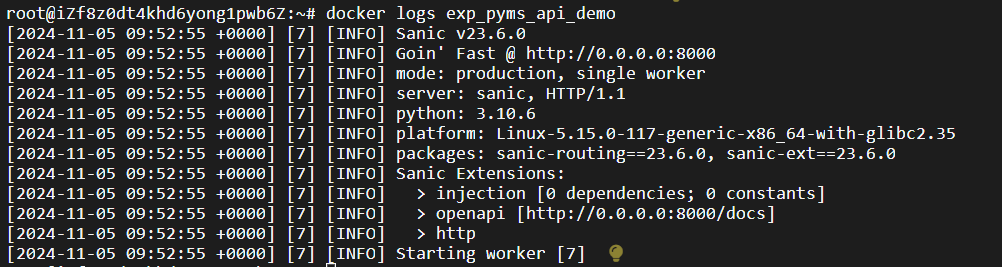

查看容器运行日志，可确认服务已成功启动。

(ecs)$ docker logs exp_pyms_api_demo

(ecs)$ ls exp_pyms_data/
device.csv

使用OpenAPI查看微服务接口

微服务范例提供两种OpenAPI文档页面，分别为Redocly文档和Swagger。

• Redocly文档提供清晰、完整、详尽的接口与参数信息。通过该文档，可了解服务包含哪些接口、接口请求与响应消息体等内容。Redocly文档地址为<ecs_ip>:8000/docs。

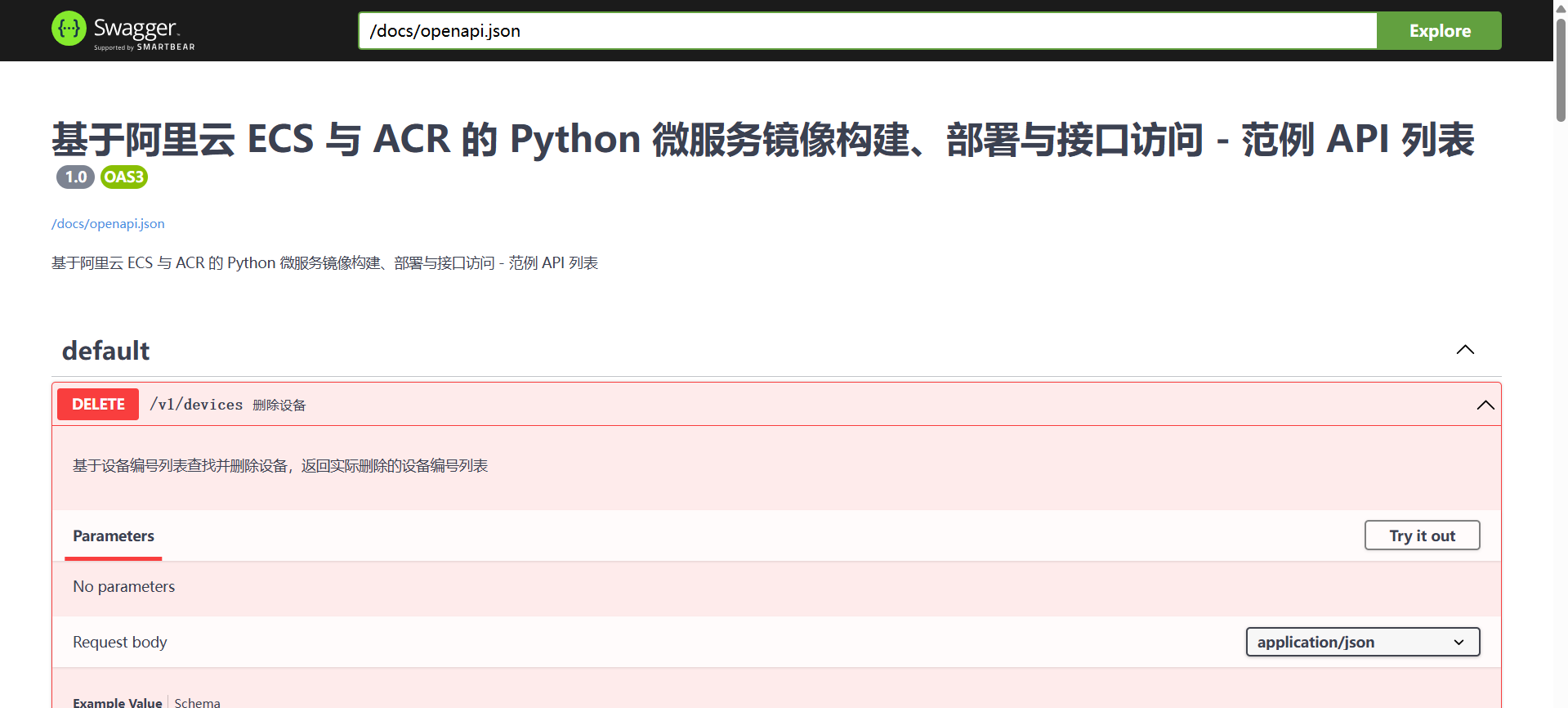

• Swagger文档除了类似Redocly提供接口与参数信息意以外，还提供最基础的调试功能。Swagger文档地址为<ecs_ip>:8000/docs/swagger。

使用Requests库编码访问微服务范例接口（本地）

配置Python虚拟环境

Python虚拟环境可实现为不同项目设置独立的依赖库，以实现在同一系统中不同项目所需软件包的隔离。

例如开发环境中两个项目依赖同一个软件包，但依赖的版本不同，或者一些依赖是相互冲突的，那么使用Python虚拟环境就能为不同项目创建独立的虚拟环境。

在本地开发环境创建工作目录exp_pyms_cli，进入该目录安装启用Python虚拟环境exp_venv。

(local)$ python3 -m venv exp_venv
(local)$ source exp_venv/bin/activate
(local)(exp_venv)$

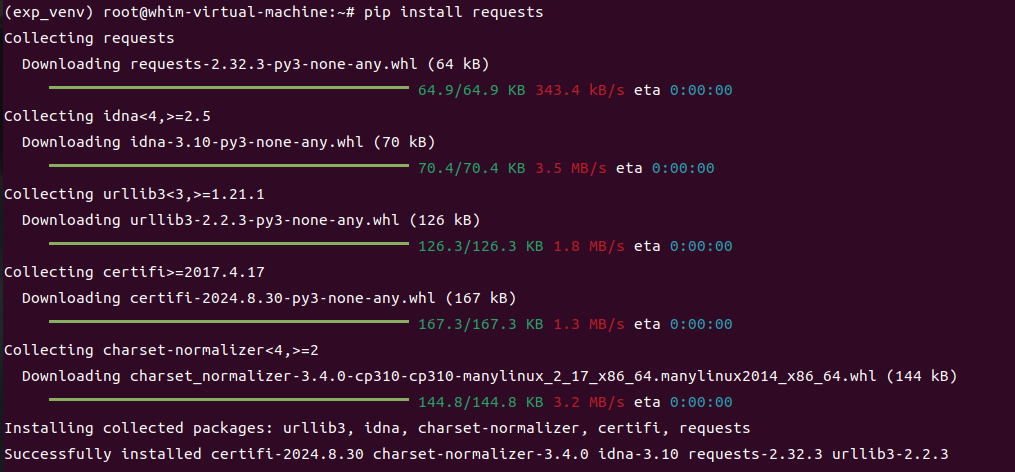

随后使用pip install命令在虚拟环境中安装Python Requests库。

(local)(exp_venv)$ pip install requests
...
(local)(exp_venv)$

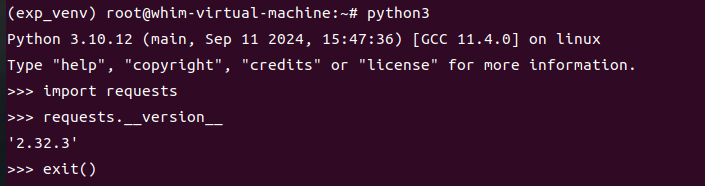

安装完成Requests库后，可在Python交互式界面中初步验证。

(local)(exp_venv)$ python3

>>> import requests
>>> requests.__version__

>>> exit()
(local)(exp_venv)$

体验“查询设备”接口

在ECS工作目录中，查看先前创建的exp_pyms_data目录，可以找到微服务范例程序启动时自动生成的CSV文件，查看文件内容，可发现五条设备信息数据。

(ecs)$ cat exp_pyms_data/device.csv

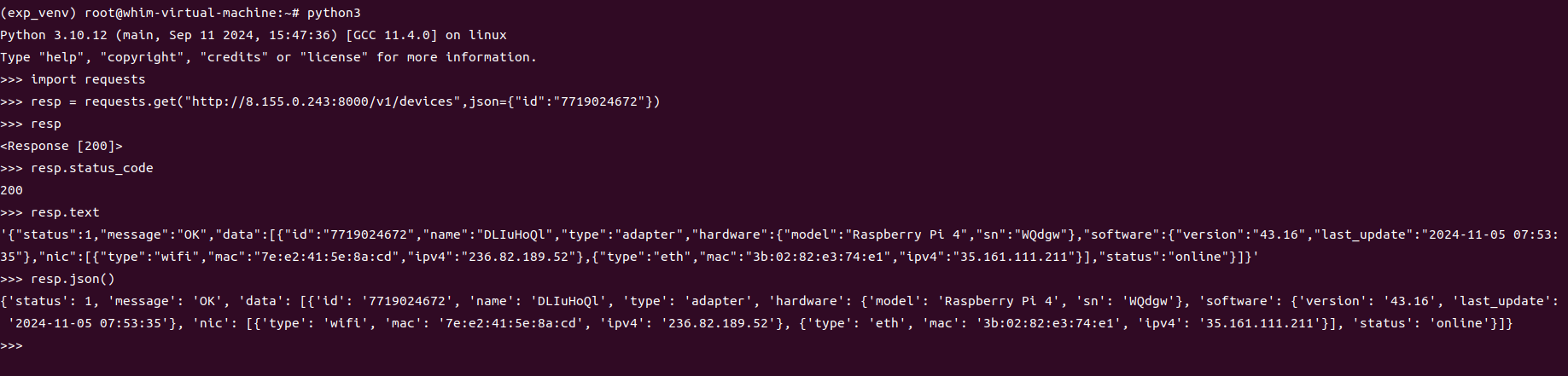

以ID7719024672的设备为例，通过Requests库访问“查询设备”接口，可基于设备编号获取设备信息。

(local)(exp_venv)$ python3

>>> import requests
>>> resp = requests.get("http://<ecs_ip>:8000/v1/devices",json={"id":"7719024672"})
>>> resp

>>> resp.status_code

>>> resp.text

>>> resp.json()

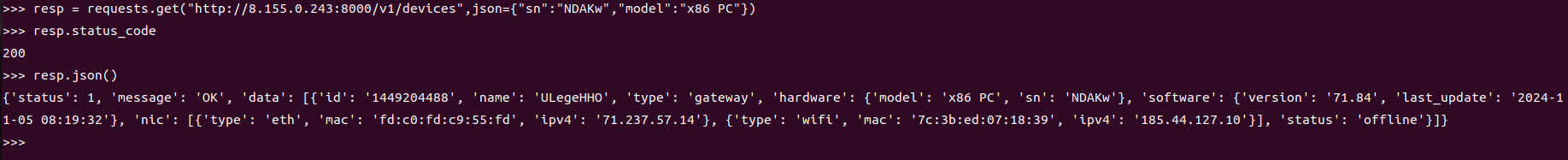

这一查询接口还支持另一种查询方式：以设备“序号SN-类型”的组合信息为基准进行设备查询。

>>> resp = requests.get("http://<ecs_ip>:8000/v1/devices",json={"sn":"NDAKw","model":"x86 PC"})
>>> resp.status_code

>>> resp.json()

体验“删除设备”接口

删除接口的消息体是一个设备编号列表，微服务范例程序将根据客户端提交的“删除设备编号列表”进行删除操作，并将实际删除的设备编号列表返回。

下面练习该接口访问。删除设备编号为7719024672，6132632285，1234567890的三台设备，其中最后一台设备并不存在。观察返回结果。

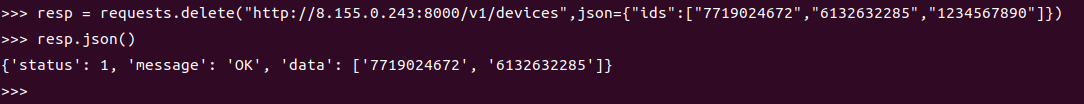

>>> resp = requests.delete("http://<ecs_ip>:8000/v1/devices",json={"ids":["7719024672","6132632285","1234567890"]})
>>> resp.json()

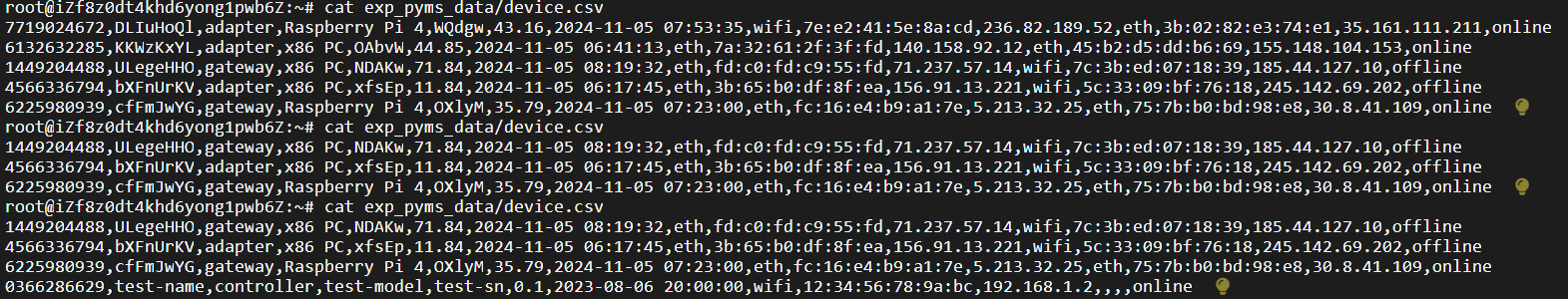

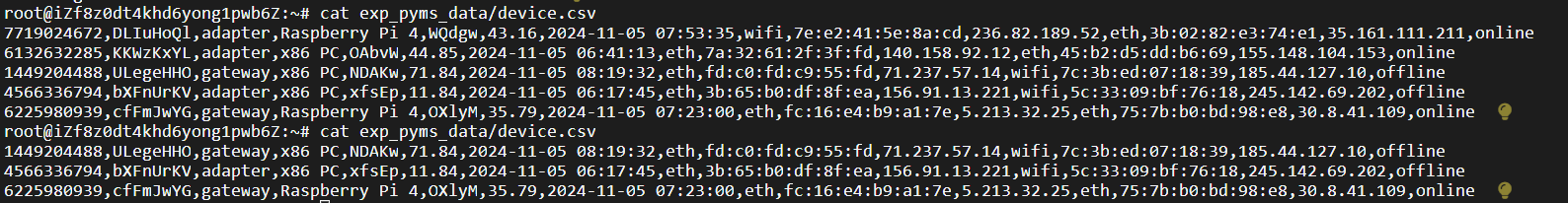

此时登录ECS查看device.csv文件，设备编号为7719024672，6132632285的设备信息已被删除。

(ecs)$ cat exp_pyms_data/device.csv

体验“添加设备”接口

添加设备的接口输入参数与获取设备信息相比，只缺少了设备编号，即id字段。设备编号信息将在成功添加设备后由云端微服务范例程序生成。

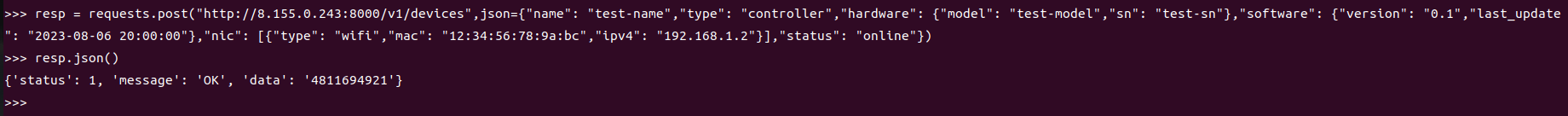

下面练习“添加设备”接口访问。

>>> resp = requests.post("http://<ecs_ip>:8000/v1/devices",json={"name": "test-name","type": "controller","hardware": {"model": "test-model", "sn": "test-sn"},"software": {"version": "0.1", "last_update": "2023-08-06 20:00:00"},"nic": [{"type": "wifi","mac": "12:34:56:78:9a:bc","ipv4": "192.168.1.2"}],"status": "online"})
>>> resp.json()

此时登录ECS查看device.csv，发现已增加了一条设备编号为0366286629的设备，其数据与刚才访问接口执行添加操作的数据一致。

(ecs)$ cat exp_pyms_data/device.csv

体验“更新设备信息”接口

微服务范例程序允许更新“设备名称、设备类型、设备硬件型号、设备硬件序号、软件版本、软件上次更新时间、设备状态信息”，在请求体中组织JSON形式的参数时，以上字段的JSON嵌套方式与“添加设备”接口的JSON规范一致。此外，调用“更新设备信息”接口要求必须指定设备编号，否则无法定位具体设备。

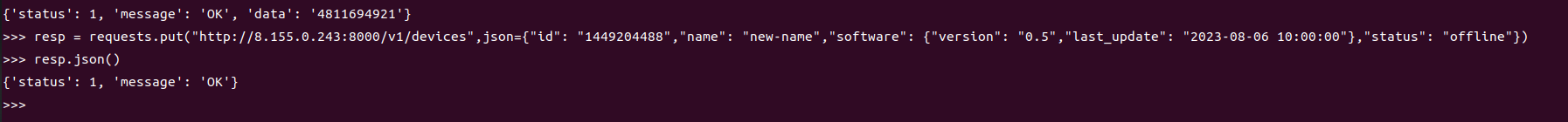

下面练习“更新设备信息”接口。

>>> resp = requests.put("http://<ecs_ip>:8000/v1/devices",json={"id": "1449204488","name": "new-name","software": {"version": "0.5", "last_update": "2023-08-06 10:00:00"},"status": "offline"})
>>> resp.json()

此时到ECS查看device.csv文件，数据已经成功修改：

(ecs)$ cat exp_pyms_data/device.csv
