基于阿里云ECS与ACR的容器镜像管理

2024/10/26 DevOps 云计算云原生

基于阿里云ECS与ACR的容器镜像管理（基于Windows 11）

基本要求

理解并掌握云服务器ECS、容器、镜像、镜像仓库等核心概念
理解并掌握Docker基本原理与常用指令
理解并掌握Dockerfile的撰写与容器镜像的构建
了解并掌握创建与管理阿里云ECS服务器的基本操作
了解并掌握基于阿里云容器镜像服务ACR创建与应用镜像仓库的基本操作

实验过程

环境搭建

准备云服务器ECS

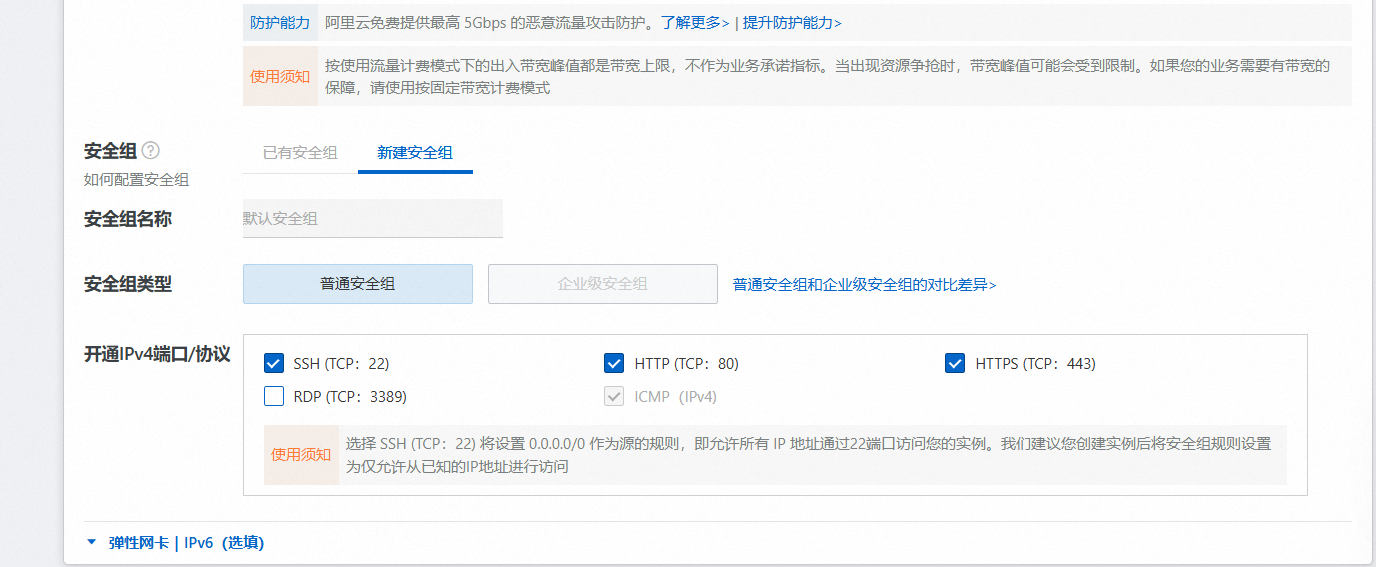

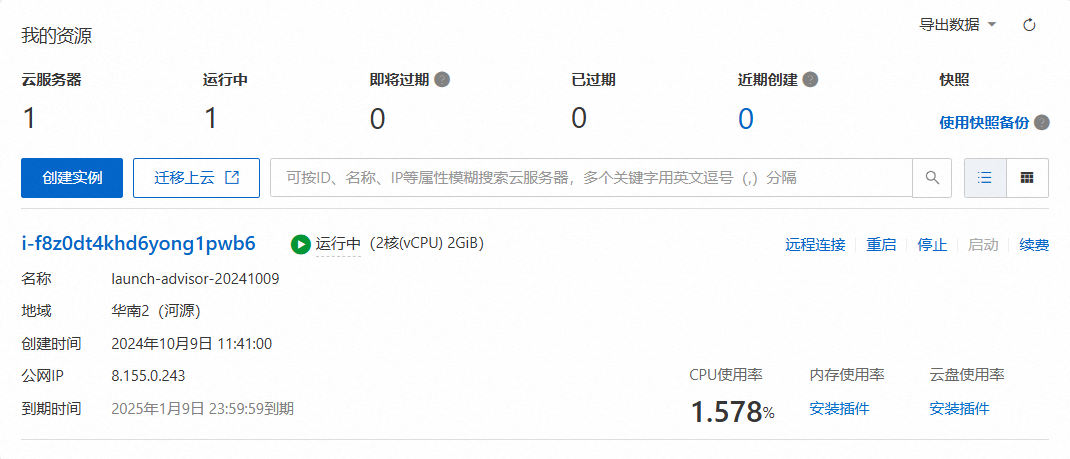

访问云服务器ECS产品首页，选择相关配置后购买。其中操作系统选择Ubuntu，安全组配置默认应仅允许开启SSH(22)，HTTP(80)与HTTPS(443)端口。

屏幕截图 2024-10-27 135030

屏幕截图 2024-10-27 143227

在ECS安装Docker引擎

访问Docker官网（docs.docker.com），根据提示在阿里云服务器ECS上安装Docker。

应该指出的是，国内现在已经无法正常访问Docker官网了。因此我们可以使用阿里云源安装Docker：

检查是否已安装Docker

docker --version

屏幕截图 2024-10-27 143325

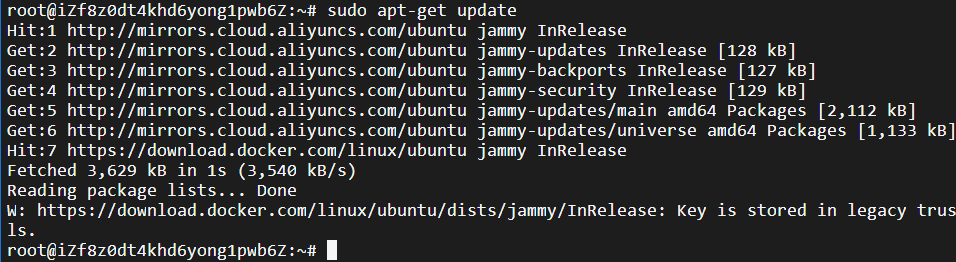

更新系统包索引

sudo apt-get update

屏幕截图 2024-10-27 143500

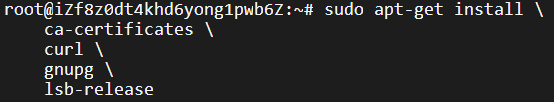

安装依赖

sudo apt-get install \
    ca-certificates \
    curl \
    gnupg \
    lsb-release

屏幕截图 2024-10-27 143622

添加 Docker GPG 密钥

curl -fsSL https://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg | sudo gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg

设置 Docker 仓库

echo \
  "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://mirrors.aliyun.com/docker-ce/linux/ubuntu \
  $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

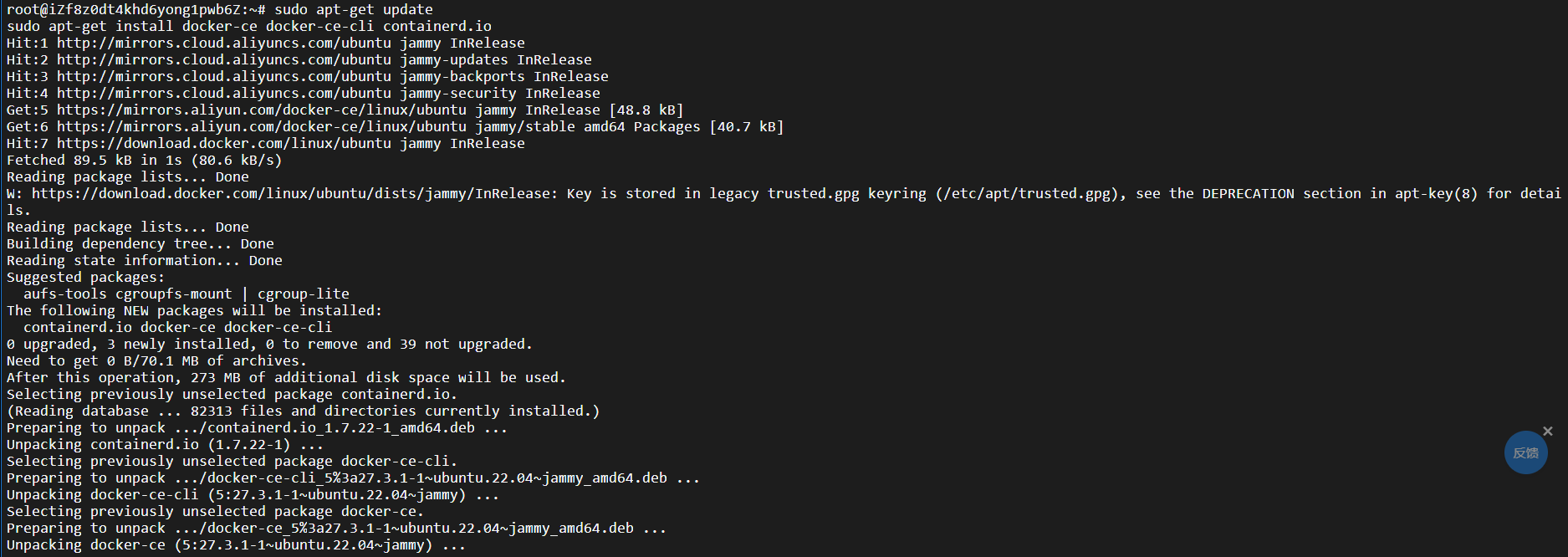

更新包索引并安装 Docker

sudo apt-get update
sudo apt-get install docker-ce docker-ce-cli containerd.io

屏幕截图 2024-10-27 143931

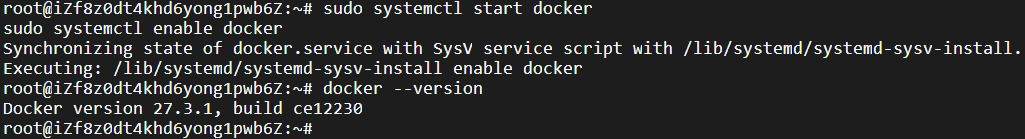

启动并验证 Docker

启动Docker服务并确保已经启动：

sudo systemctl start docker
sudo systemctl enable docker

验证Docker是否正确安装：

docker --version

屏幕截图 2024-10-27 144122

基于阿里云容器镜像服务ACR配置镜像仓库

访问阿里云容器镜像服务ACR产品首页（容器镜像服务_镜像构建_镜像授权_镜像托管-阿里云），点击“管理控制台”进入实例列表，创建一个个人实例：

设置访问密码
创建命名空间

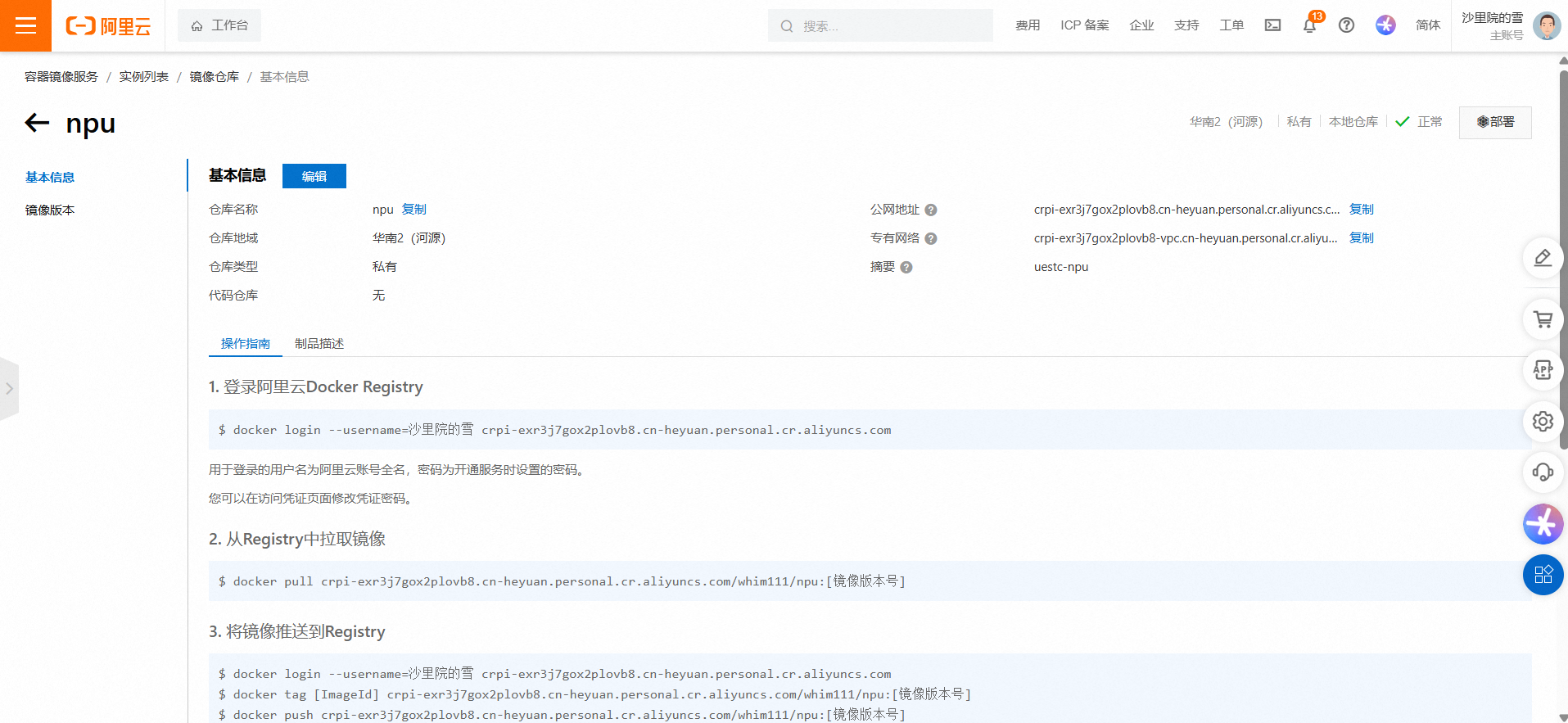

创建镜像仓库

使用名称npu，默认设置仓库为私有，代码源选择本地仓库。

屏幕截图 2024-10-27 145412

练习ECS基础操作

云服务器新手上路

完成阿里云云起实验室项目“ECS云服务器新手上路”（ECS云服务器新手上路 - 云起实验室），开展控制台管理实践。

创建配置普通用户

在本地系统基于SSH访问ECS公网地址，使用root账号登录

首先需要开启Windows系统自带的SSH服务。

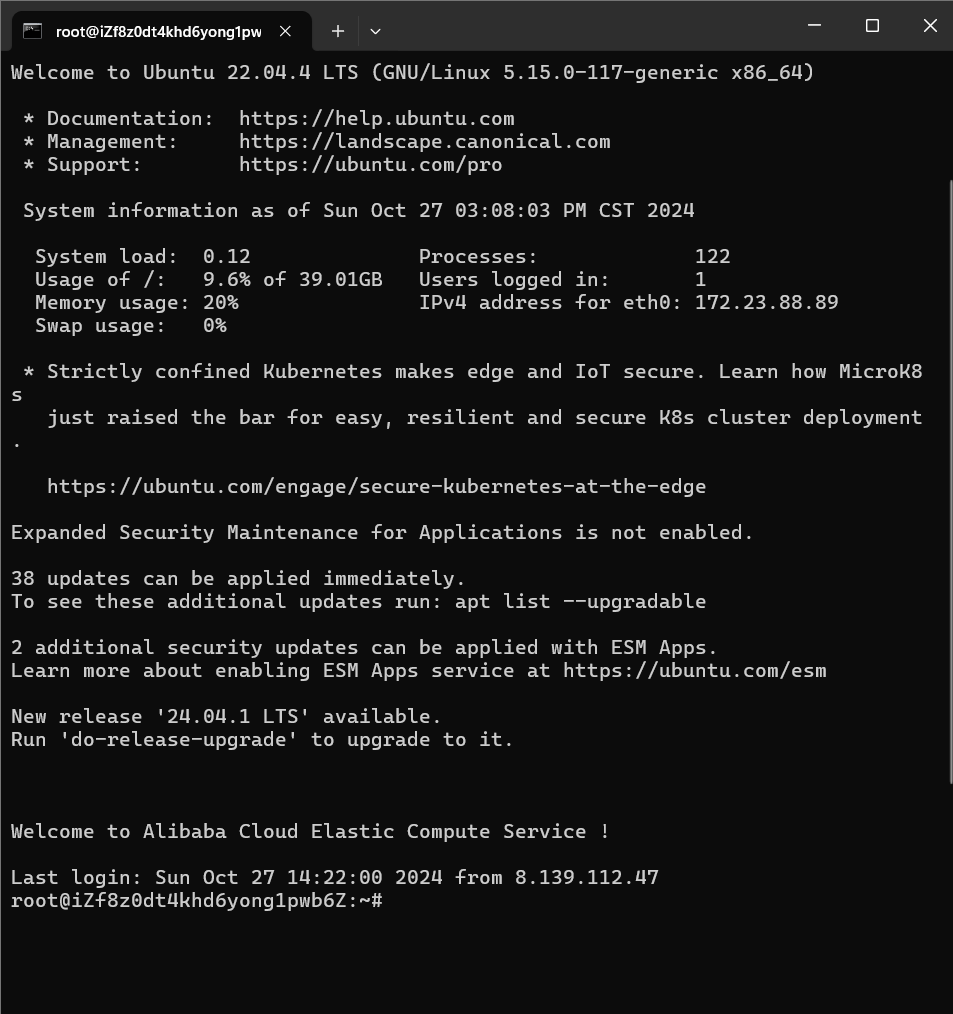

随后本地打开cmd，基于SSH远程访问ECS（root账号登录）：

ssh <username>@<ECS公网ip> -p 22

屏幕截图 2024-10-27 150812

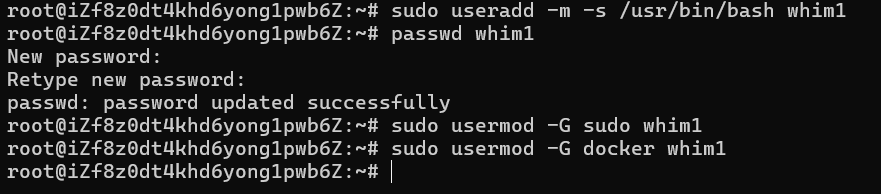

执行useradd命令，添加普通用户，使用passwd命令设置/重置用户密码：

sudo useradd -m -s /usr/bin/bash whim1		//-m 创建用户主目录；-s 设定Shell
passwd whim1		//设置登录密码
sudo usermod -aG sudo whim1		//编辑/etc/group，将指定用户加入sudo组，提供sudo权限
sudo usermod -G docker whim1		编辑/etc/group，将指定用户加入docker组，提供docker权限

屏幕截图 2024-10-27 151529

[!CAUTION]

sudo usermod -aG sudo whim1是正确的，而不是-G

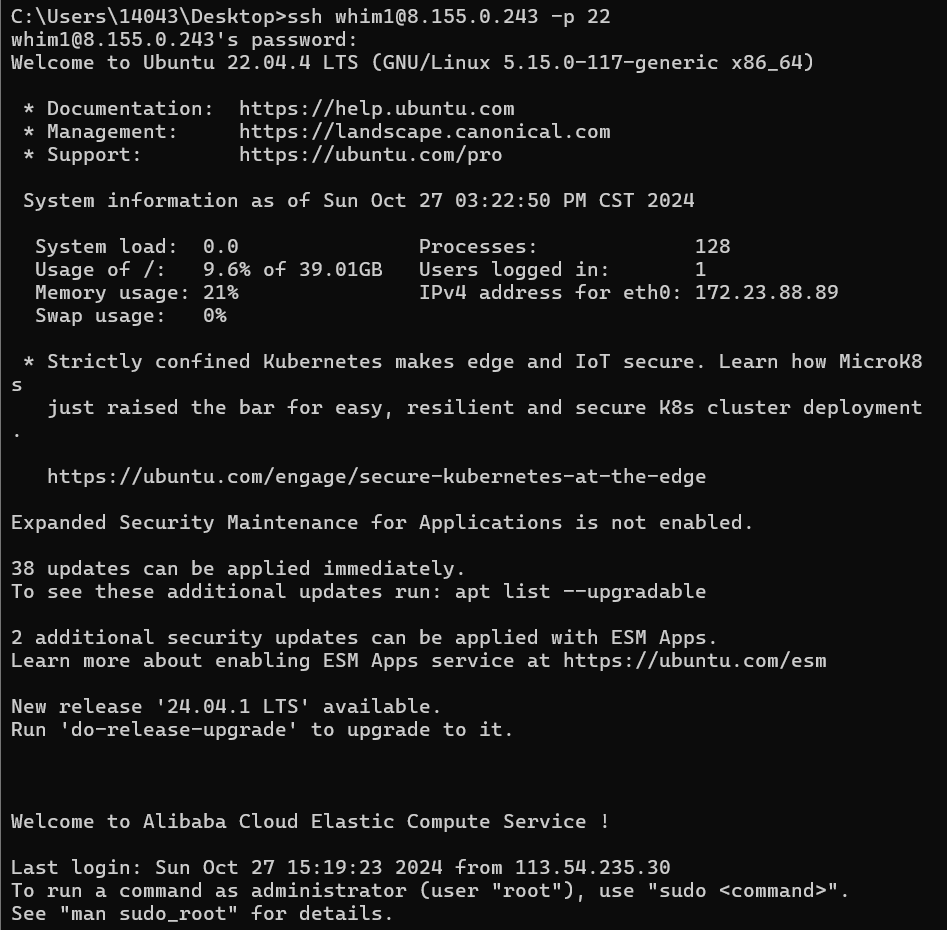

使用新建用户进行SSH登录验证，且确认sudo su命令可以正常切换到root用户：

屏幕截图 2024-10-27 152311

屏幕截图 2024-10-27 152315

禁止root远程登录

编辑文件/etc/ssh/sshd_config，添加配置PermitRootLogin no

vim /etc/ssh/sshd_config

重启SSH服务

sudo service sshd restart
//或者执行sudo systemctl restart sshd

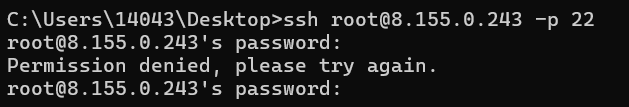

完成上述配置后，使用root用户进行SSH登录验证，确认配置生效：

屏幕截图 2024-10-27 153353

练习Docker常用命令

以高性能HTTP&反向代理Web服务器Nginx1.24.0为例，练习Docker常用命令。

拉取容器镜像

使用命令docker search在Docker Hub查询镜像：

docker search nginx

屏幕截图 2024-10-27 155435

屏幕截图 2024-10-27 160425

由于国内无法拉取Docker镜像了，因而需要配置镜像源加速：

vim /etc/docker/daemon.json

添加以下内容

{
    "registry-mirrors": ["https://docker.1panel.live"]
}

保存后重启docker：

systemctl restart docker

[!CAUTION]

也可以使用AtomHub 可信镜像仓库平台 · OpenAtom Foundation，搜索需要的镜像名称，进行pull拉取，如：
docker pull atomhub.openatom.cn/amd64/redis:7.0.13

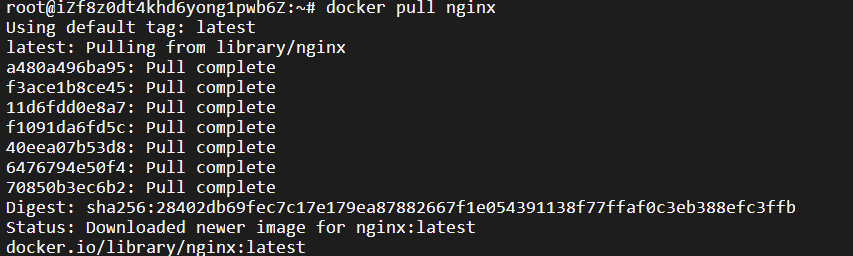

使用docker pull从Docker Hub拉取容器镜像Nginx的最新版本：

屏幕截图 2024-10-27 160535

拉取完成后，使用docker images命令查看本地镜像：

屏幕截图 2024-10-27 160741

基于镜像创建并运行容器

简单创建运行

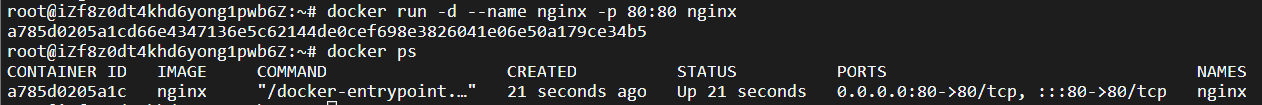

使用命令docker run进行简单创建与运行：

docker run -d --name nginx -p 80:80 nginx
# -d， --detach：在后台运行该docker容器，并在启动后打印容器ID
# --name：指定启动后的容器名称，本例设置容器实例名称为“nginx”
# -p，--publish list：端口发布（映射），<宿主端口>:<容器端口>
# 最后的“nginx”为镜像名，此处省略了冒号与紧跟其后的tag，默认tag为latest

使用命令docker ps可查看正在运行的容器信息：

docker ps

屏幕截图 2024-10-28 083311

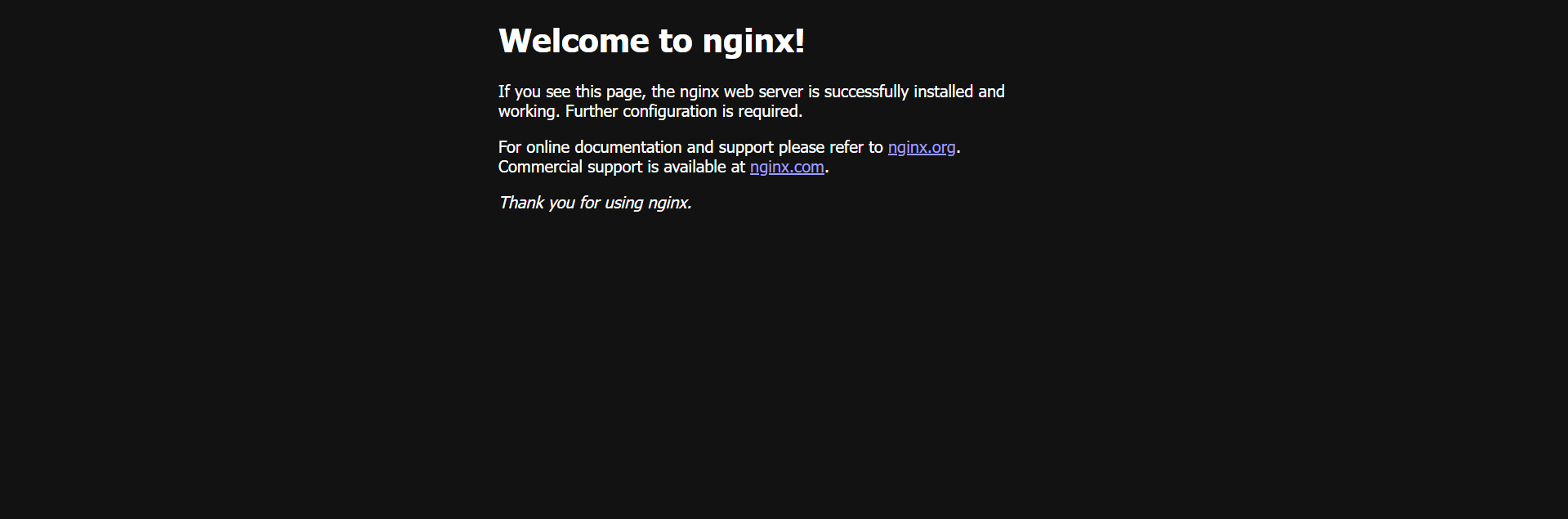

此时使用浏览器访问ECS服务器公网IP，可见如下页面：

屏幕截图 2024-10-28 083421

实际应用时，对于容器中部署的服务，通常需把其所依赖的配置文件、数据文件进行持久化存储。否则一旦容器被销毁，这些文件也将随之销毁。

要满足此类需求，需要在容器创建运行时，将宿主系统中用于存储配置文件、代码文件、数据文件的目录甚至具体文件映射到容器中的对应目录或文件，即，让容器在创建启动时，从宿主系统中指定的目录文件加载配置文件，在生成数据时则写入宿主系统中指定的目录文件。

下面将为nginx服务的配置文件、日志文件以及Web服务的根目录分别建立持久化映射。nginx容器中的三个固有目录与宿主系统的目录映射关系定义为：

持久化内容	容器目录	宿主目录
总体配置	/etc/nginx/nginx.conf	/opt/docker/nginx/nginx.conf
服务配置	/etc/nginx/conf.d	/opt/data/nginx/conf.d
日志文件	/var/log/nginx	/opt/log/nginx
Web服务	/usr/share/nginx/html	/opt/share/nginx/html

首先在ECS上创建三个宿主目录：

mkdir -p /opt/docker/nginx/conf.d
mkdir -p /opt/docker/nginx/logs
mkdir -p /opt/docker/nginx/html
# -p， --parents：如果路径中任一级父目录不存在，则创建

屏幕截图 2024-10-31 154847

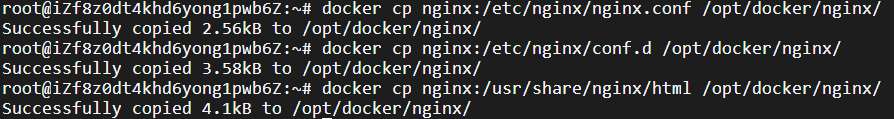

然后从先前启动的nginx容器中将配置文件复制到宿主（否则目录挂载后，若容器找不到配置文件，服务不能正常运行)

docker cp nginx:/etc/nginx/nginx.conf /opt/docker/nginx/
docker cp nginx:/etc/nginx/conf.d /opt/docker/nginx/
docker cp nginx:/usr/share/nginx/html /opt/docker/nginx/

屏幕截图 2024-10-31 154958

为重新运行挂载在宿主目录的nginx容器，必须停止并删除当前nginx容器。

首先停止运行当前nginx容器。

docker stop nginx
#除容器名称，也可使用容器id标识容器

屏幕截图 2024-10-31 155027

此时docker ps已查询不到已停止运行的nginx容器，但是应用参数-a，即可查看全部正在运行与停止运行的容器。停止的容器状态被标注为Exited，同时端口没有发布（映射）记录。

docker ps -a

屏幕截图 2024-10-31 155058

随后删除停止运行的nginx容器。删除后通过docker ps -a查看，确认已删除。

docker rm nginx
nginx
docker ps -a
#观察

屏幕截图 2024-10-31 155142

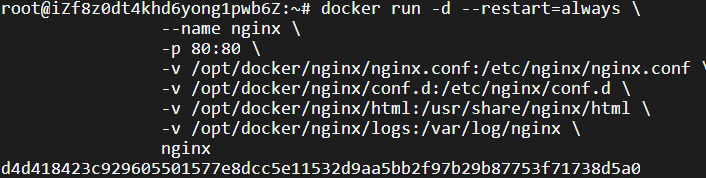

重新设置执行docker run，完成相关文件与目录的挂载。

# -v， --volume list：挂载（绑定）目录，<宿主目录>:<容器目录>
docker run -d --restart=always \
        --name nginx \
        -p 80:80 \
        -v /opt/docker/nginx/nginx.conf:/etc/nginx/nginx.conf \
        -v /opt/docker/nginx/conf.d:/etc/nginx/conf.d \
        -v /opt/docker/nginx/html:/usr/share/nginx/html \
        -v /opt/docker/nginx/logs:/var/log/nginx \
        nginx

屏幕截图 2024-10-31 155340

停止，启动，进出容器

关闭刚创建的挂载了宿主目录的nginx容器，随后使用docker start命令启动该容器。

docker stop nginx
nginx
docker start nginx
nginx

屏幕截图 2024-10-31 155415

启动后，换命令行方式快速在ECS进行Nginx服务验证。

curl 127.0.0.1:80
#使用curl访问ECS本地服务端口，输出Nginx默认HTML页面

屏幕截图 2024-10-31 155443

重启容器nginx后，使用docker exec命令进入容器。该命令本身定义为在容器内部运行一条指定命令，通过指定命令为Shell程序，如/bin/bash，配合应用参数-it，可实现进入容器进行命令行交互式操作。

docker exec -it nginx /bin/bash
# -i --interactive，保持交互模式
# -t --tty，分配一个伪终端（模拟终端）
# nginx，容器名称
# /bin/bash，待执行的命令。进入bash shell

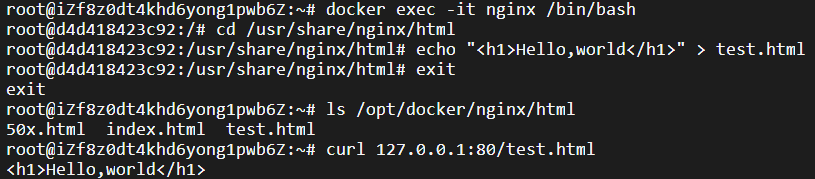

进入容器后，可执行容器本身所支持的命令操作。此时尝试进入/usr/share/nginx/html目录，创建一个test.html文件。

因为该容器不支持编辑命令vim，所以使用echo命令创建Web文件test.html，浏览器访问该文件时，将展示h1大小的Hello，world。

完成容器内的文件创建后，使用exit命令退出容器，查看宿主目录ls /opt/docker/nginx/html，可见在容器内创建的test.html文件，已成功持久化存储到宿主系统。此时使用curl访问ECS本地URL127.0.0.1:80/test.html，可成功输出test.html文件内容。

下面以(nginx)$作为容器内命令行提示符：

(nginx)$ cd /usr/share/nginx/html
(nginx)$ echo "<h1>Hello,world</h1>" > test.html
(nginx)$ exit
ls /opt/docker/nginx/html
50x.html  index.html  test.html
curl 127.0.0.1:80/test.html

屏幕截图 2024-10-31 173220

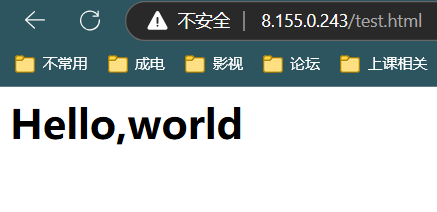

完成以上步骤后，用浏览器访问http://<ECS公网地址>/test.html，观察h1大小的Hello，world。

屏幕截图 2024-10-31 173517

查看容器日志

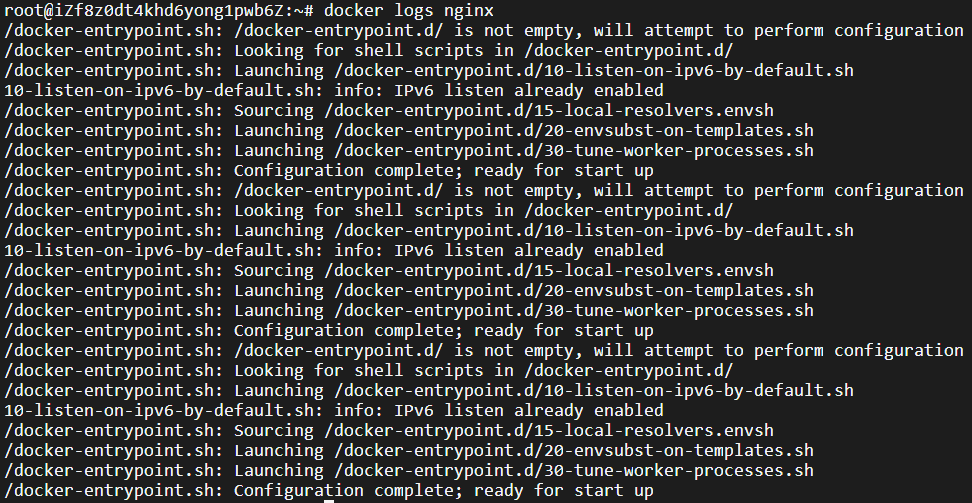

使用docker logs命令查看容器的日志输出。

docker logs nginx

屏幕截图 2024-10-31 174241

删除容器镜像

docker rmi nginx
# rmi： remove images；也可使用docker image rm nginx

屏幕截图 2024-11-01 110626

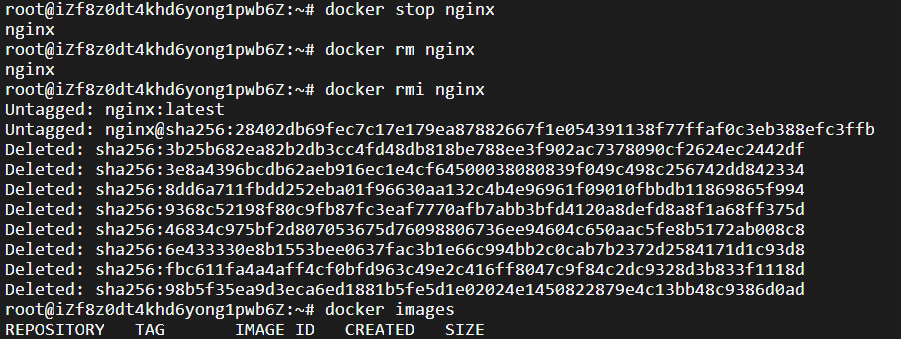

因为尚有基于该镜像创建的容器存在，所以无法删除该镜像，需首先停止、删除容器实例后再行删除容器镜像。

docker stop nginx
nginx
docker rm nginx
nginx
docker rmi nginx

docker images
# 自行观察

屏幕截图 2024-11-01 110917

构建Docker容器镜像

以Ubuntu镜像作为基础镜像，拟制作一个包含Python基础环境以及Nginx服务器的新镜像。整个制作过程包含两大步骤，一是撰写Dockerfile文件，二是使用docker build命令基于Dockerfile创建新镜像。

编写Dockerfile文件

Dockerfile是制作Docker容器镜像的基础。一般而言，Dockerfile文件指令逻辑应按照以下模式建立：选择合适的基础镜像、安装基础工具与依赖、添加其他应用、清理缓存、声明镜像端口暴露情况、设置默认启动命令。

编写命令

vim 文件名

屏幕截图 2024-11-01 114802

选择基础镜像Ubuntu并添加文件维护者信息

# 使用Ubuntu作为基础镜像
FROM ubuntu:22.04
# 维护者信息
LABEL maintainer="<维护者邮箱>"

WORKDIR /app

安装Nginx&Python

# 安装nginx&Python
RUN apt-get update && apt-get install -y \
    nginx \
    python3 \
    python3-distutils

清理apt软件包缓存

RUN rm -rf /var/lib/apt/lists/*

声明暴露端口

EXPOSE 80

设置启动命令

CMD ["nginx","-g","daemon off;"]

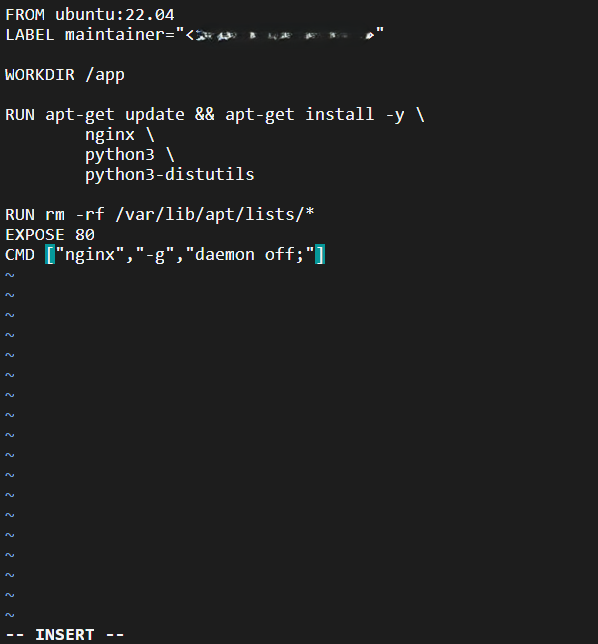

Dockerfile完整逻辑：

FROM ubuntu:22.04
LABEL maintainer="<维护者邮箱>"

WORKDIR /app

RUN apt-get update && apt-get install -y \
    nginx \
    python3 \
    python3-distutils

RUN rm -rf /var/lib/apt/lists/*
EXPOSE 80
CMD ["nginx","-g","daemon off;"]

输入完之后，敲下esc，然后:wq保存并退出。

屏幕截图 2024-11-01 114740

基于Dockerfile创建容器镜像

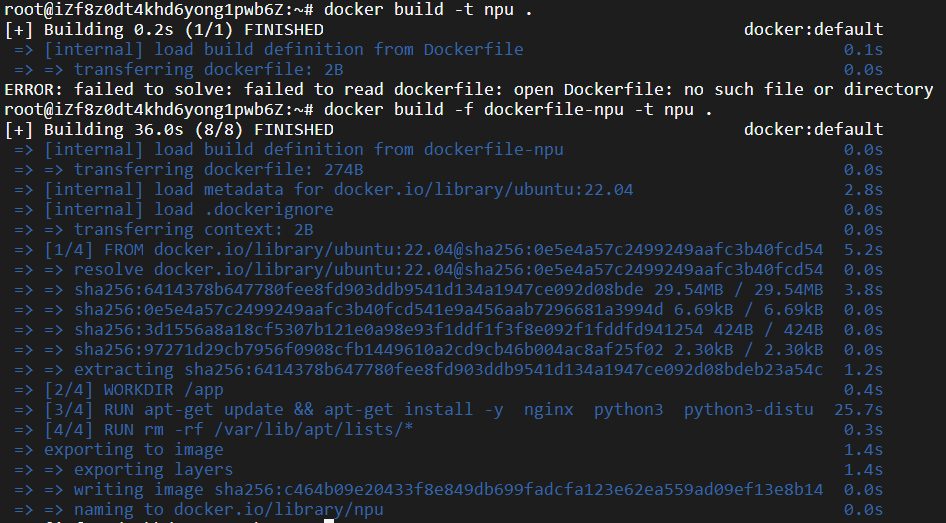

基于Dockerfile，使用docker build命令创建容器镜像。创建完成后，通过docker images观察新建镜像的大小。

docker build -f dockerfile-npu -t npu .

docker images

屏幕截图 2024-11-01 115345

屏幕截图 2024-11-01 115419

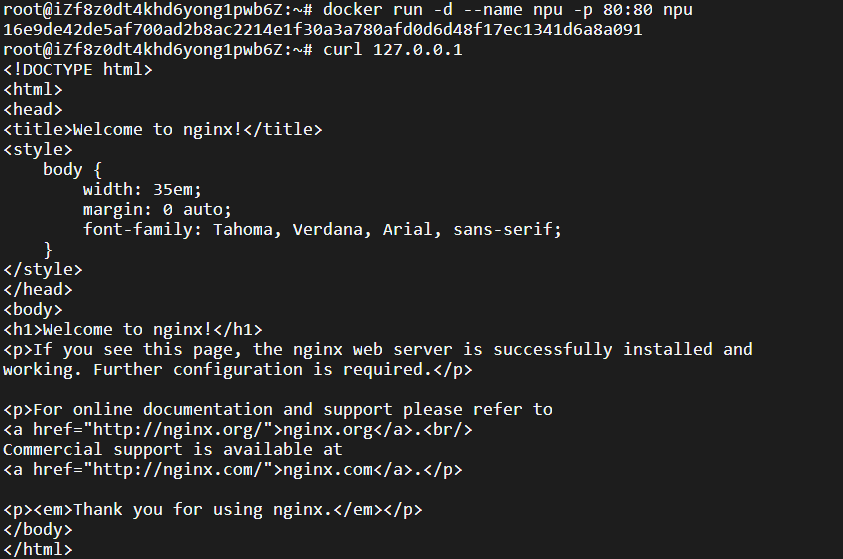

运行该镜像，访问80端口，检测Nginx服务。随后进入容器，检测Python解析能力。

docker run -d --name npu -p 80:80 npu

curl 127.0.0.1
# 等价于127.0.0.1:80，或者http://127.0.0.1:80
docker exec -it npu /bin/bash
(nginx)$ python3
(nginx)$ exit()
(nginx)$ exit

屏幕截图 2024-11-04 104310

屏幕截图 2024-11-04 104319

屏幕截图 2024-11-04 104334

ACR镜像管理与应用

实际应用时，开发者通常需要配置持续集成与持续部署流水线，在“构建镜像”阶段，将代码打包到基础镜像后，推送至特定镜像仓库，而在“服务部署”阶段则从镜像仓库拉取该镜像并部署于特定ECS服务器或集群。

下面练习基于阿里云容器镜像服务与命令行Docker指令的镜像推送与拉取。

推送容器镜像至ACR

重新标记刚创建的镜像npu，以满足推送该镜像至ACR的要求。镜像名包括“镜像仓库”与“标记”两部分。此时要推送的仓库是阿里云容器镜像服务ACR中所创仓库。

访问之前在阿里云ACR控制台创建的镜像仓库npu，查询镜像仓库URL，并使用仓库地址重新标记镜像npu。

docker tag npu crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/whim111/npu

![屏幕截图 2024-11-04 113523](https://cdn.jsdelivr.net/gh/Whimsically1/ImgServer/基于阿里云ECS与ACR的容器镜像管理/屏幕截图 2024-11-04 113523.png)

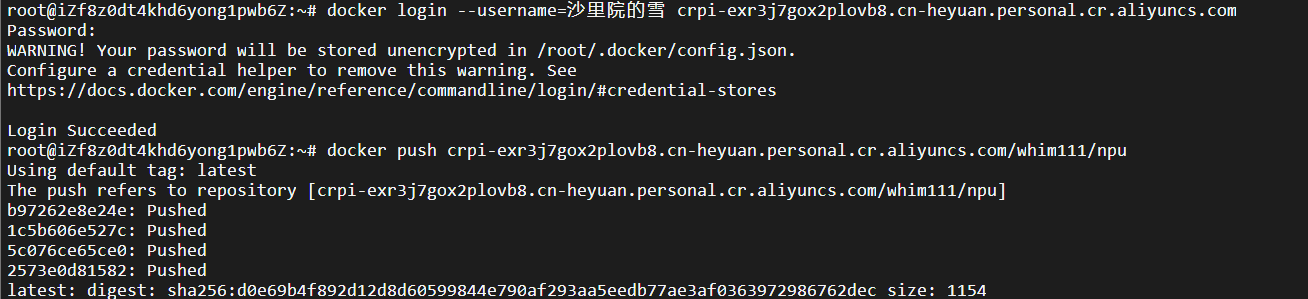

登录阿里云ACR，使用命令docker push推送镜像至ACR镜像仓库npu。

docker login --username=沙里院的雪 crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com

docker push crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/whim111/npu

屏幕截图 2024-11-04 114848

镜像上传成功。此时查看阿里云ACR控制台，在镜像仓库npu的“镜像版本”页面，可见刚提交的镜像记录。

拉取容器镜像至ECS

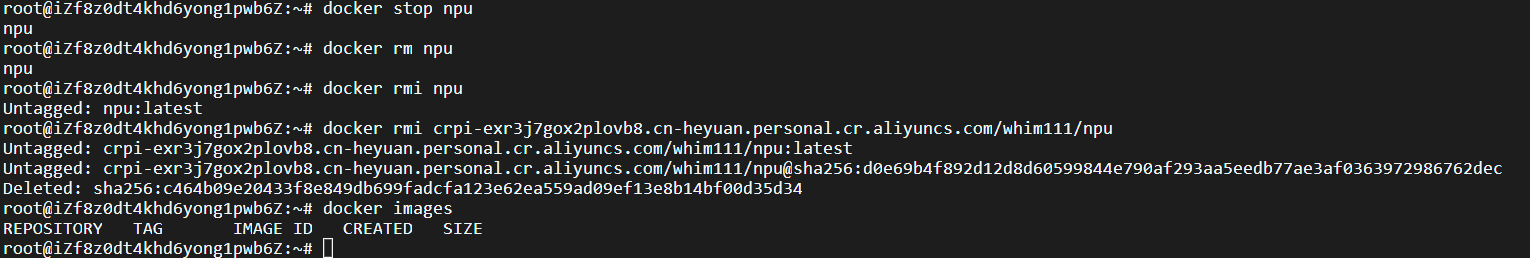

为测试从阿里云ACR拉取到ECS的容器镜像是否能正常工作，首先需要删除ECS本地相关的容器以及镜像，以免干扰测试。

docker stop npu

docker rm npu

docker rmi npu

docker rmi crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/whim111/npu

docker images

屏幕截图 2024-11-04 115032

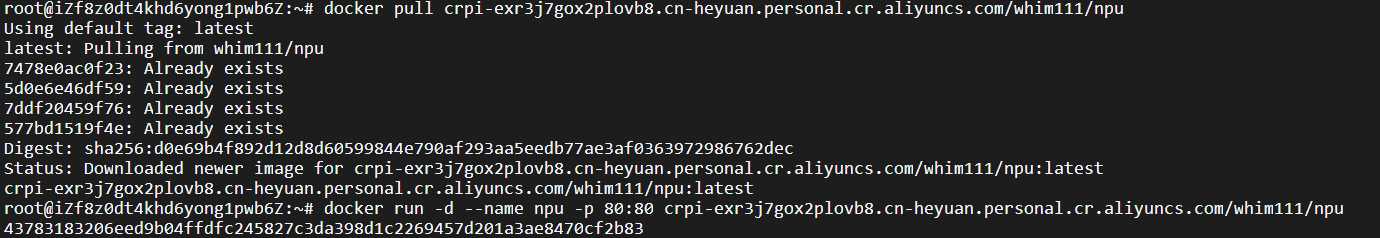

此时在ECS上执行拉取镜像操作，随后创建运行容器并测试服务效果。

docker pull crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/whim111/npu

docker run -d --name npu -p 80:80 crpi-exr3j7gox2plovb8.cn-heyuan.personal.cr.aliyuncs.com/whim111/npu

curl 127.0.0.1
# 自行观察，确认从阿里云ACR拉取的镜像无误，可创建容器通过服务测试。

屏幕截图 2024-11-04 134417

屏幕截图 2024-11-04 134426
